MC13175/MC13176 FM/AM 928~902 MHz/470~260 MHz发射器

发布时间:2011-6-17 10:17    发布者:circuit_share
关键词: MC13175 , MC13176 , 发射器
MC13175/13176是为FM/AM通信系统设计的一种单片发射器芯片,符合FCC Tit1e47:Part 15标准。MC13175/13176也可作为UHF和900 MHz接收机中本振的振荡源、UHF和900 MHz视频发射器、RF本地局域网(LAN)和高频时钟驱动器等。

主要技术特点如下:

·使用3次谐波或用基波晶体做基准;

·工作在260~470 MHz和902~928 MHz频段;

·MC13175的输出频率f。=8×fref,MC13176的输出频率f。=32×fref

·ASK/OOK调制方式;

·电源电流(发射模式)为34 mA,低功耗模式电流为0.5 uA;

·功率输出可调整(直到 10 dBm);

·功率输出为差分形式,.可以使用环行天线或者平衡和不平衡变压器输出。



MC13176D 320 MHz FM 发射电路

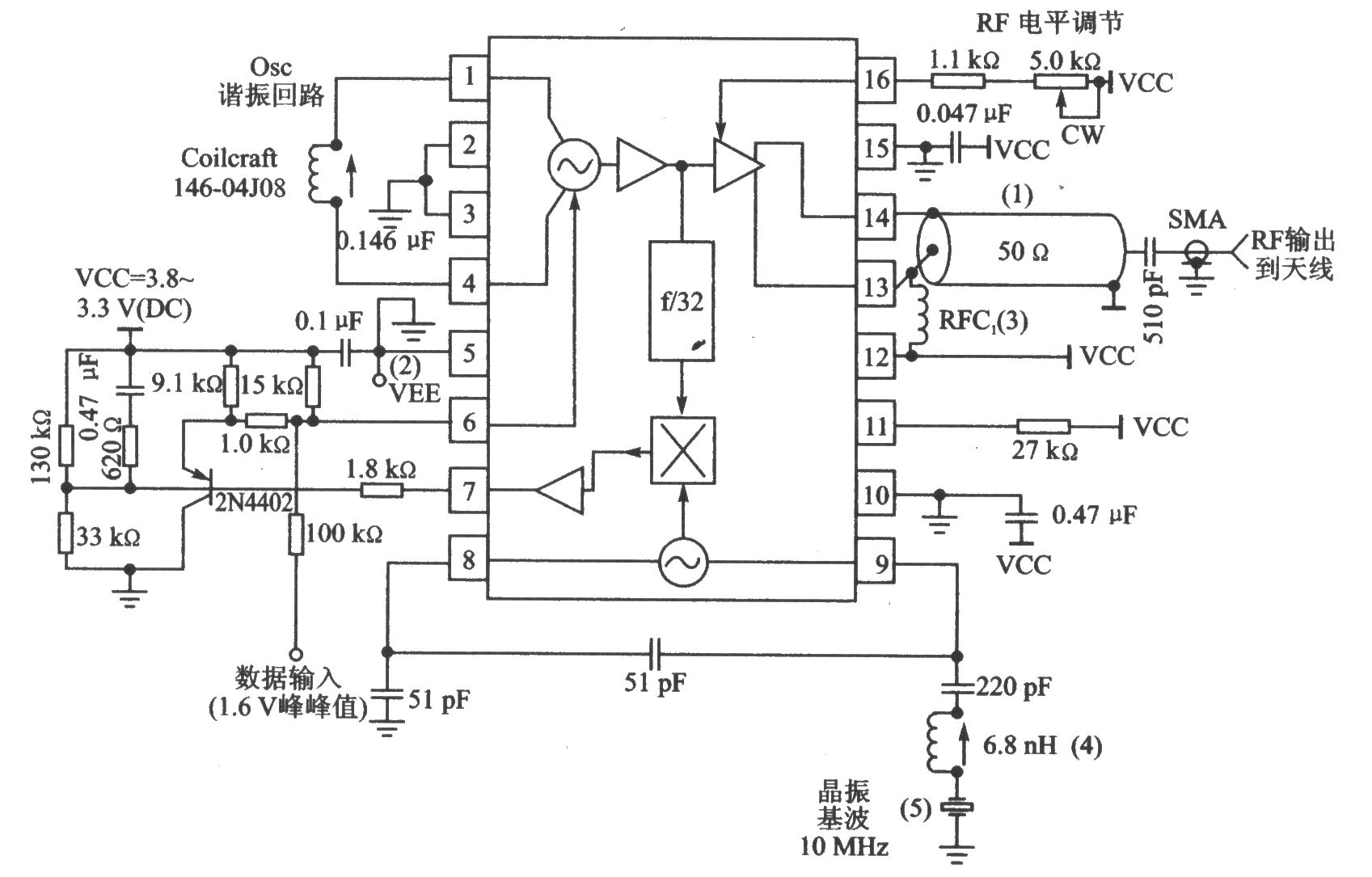

MC13176D 320 MHz NBFM发射器电路

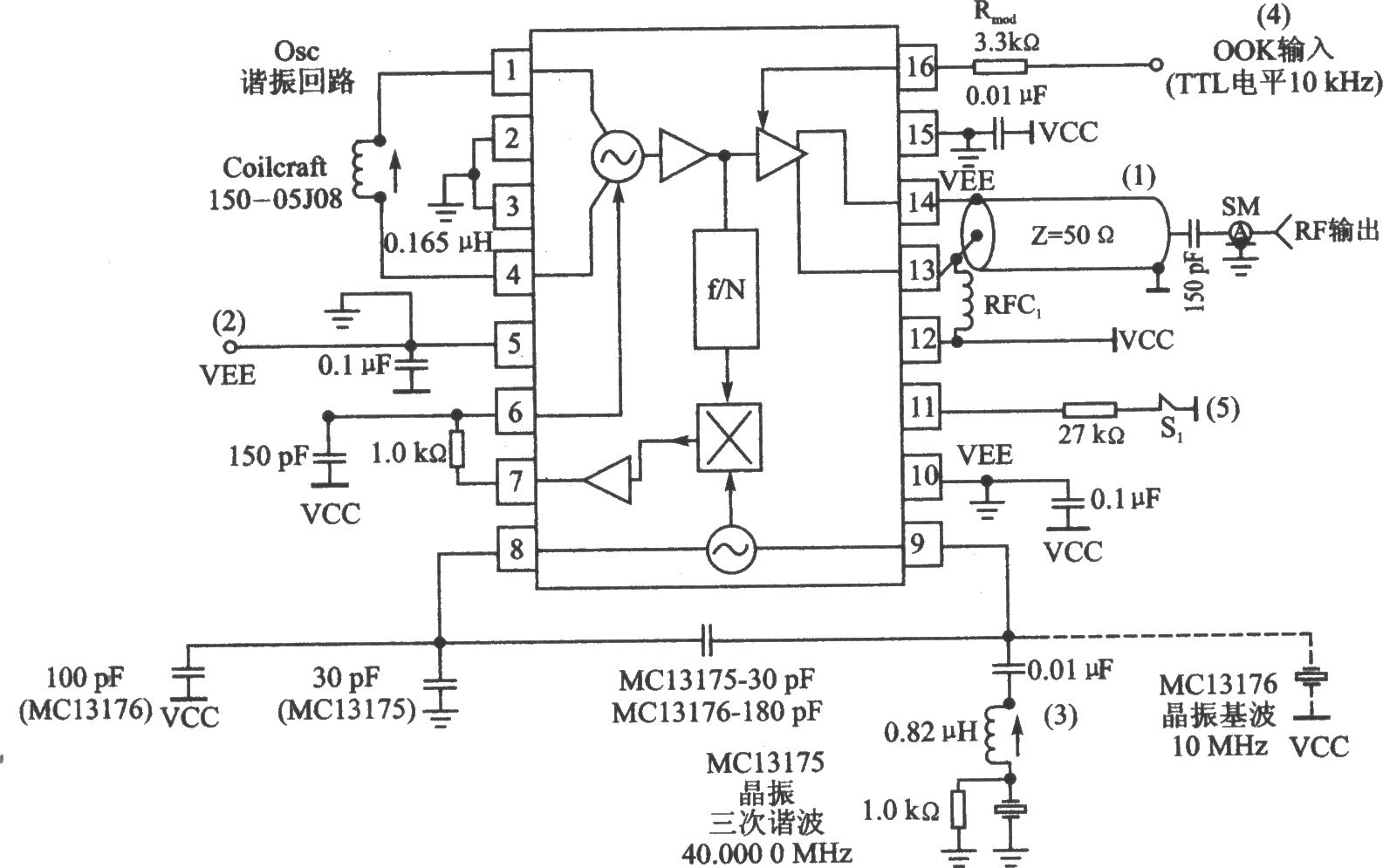

MC13175/13176 320 MHz ASK发射器电路
