CC1070 ASK/FSK/GFSK 940~804 MHz/470~402 MHz低功耗发射器

发布时间:2011-6-17 10:16    发布者:circuit_share
关键词: CC1070 , 发射器
CC1070是一款为低功耗和低电压无线应用设计的UHF单片发射器,符合ARIB STDT-67、EN 300 220和FCC CFR47 Part 15标准。它特别适合在12.5 kHz或25 kHz带宽的窄带频道中应用。通常,CC1070用于窄带低功率UHF无线数据发射、轮胎气压监测系统、自动仪表读数、无线警报和安全系统、家庭自动控制和低功率遥测等领域。

主要技术特点如下:

·工作频率在ISM和SRD频段中的915 MHz、868 MHz、433 MHz、429 MHz、426 MHz、402 MHz等频点,或者通过编程在940~804 MHz和470~402 MHz范围 内以其他的频率进行多信道的工作;

·ASK、FSK和GFSK数据调制方式; ’

·发射数据速率为0.45~153.6 Kb/s;

·电源电压为2.2~3.6 V;

·输出功率可调,在433 MHz时为-20~10 dBm,868 MHz时为-20~8 dBm;

·最大工作电流为23.5/28 mA(P=10/8 dBm时),低功耗模式电流为0.2~1 uA;

·通过编程频率补偿晶体温度漂移;

·需要的外部元件少。

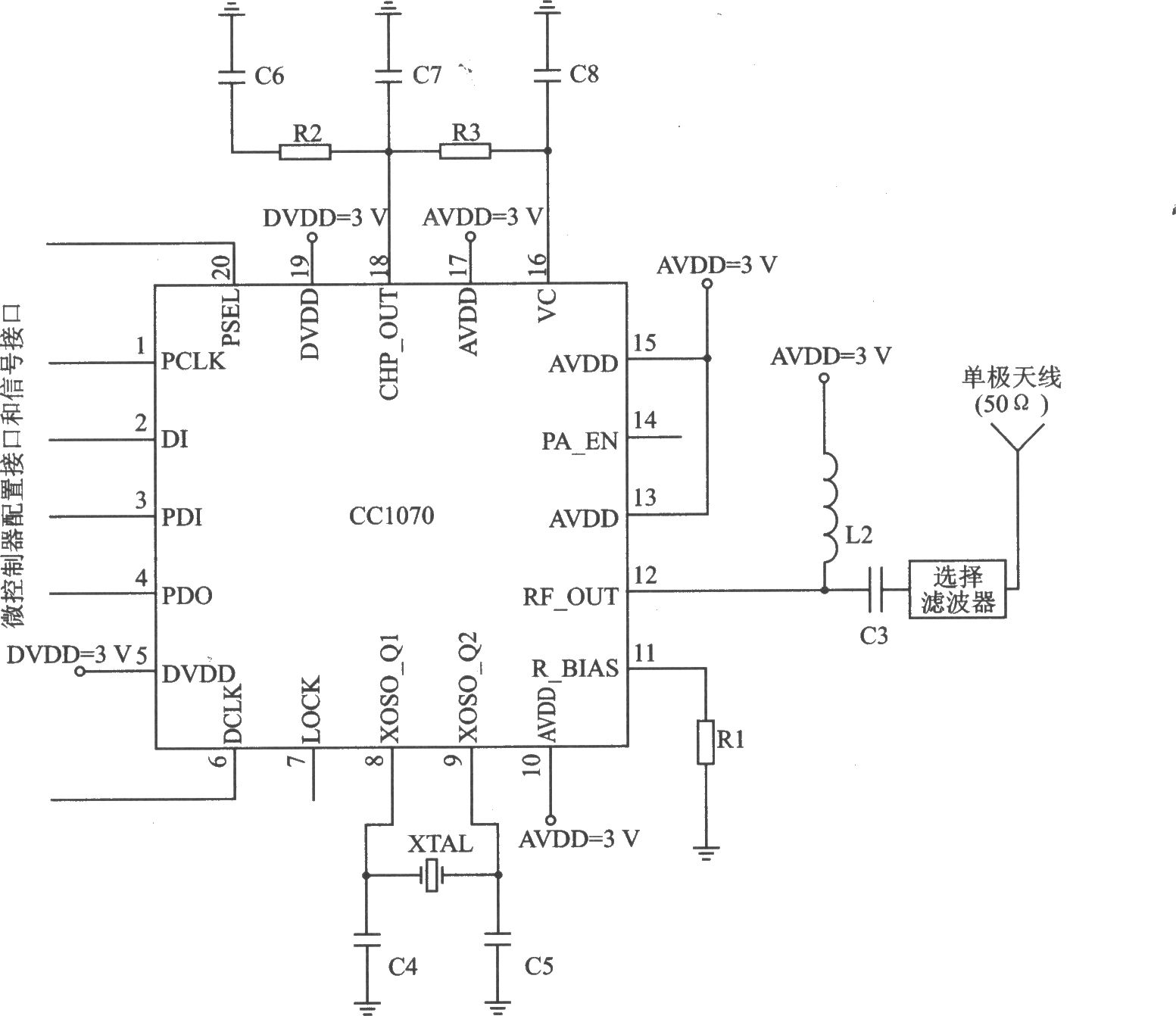

CC1070的应用电路

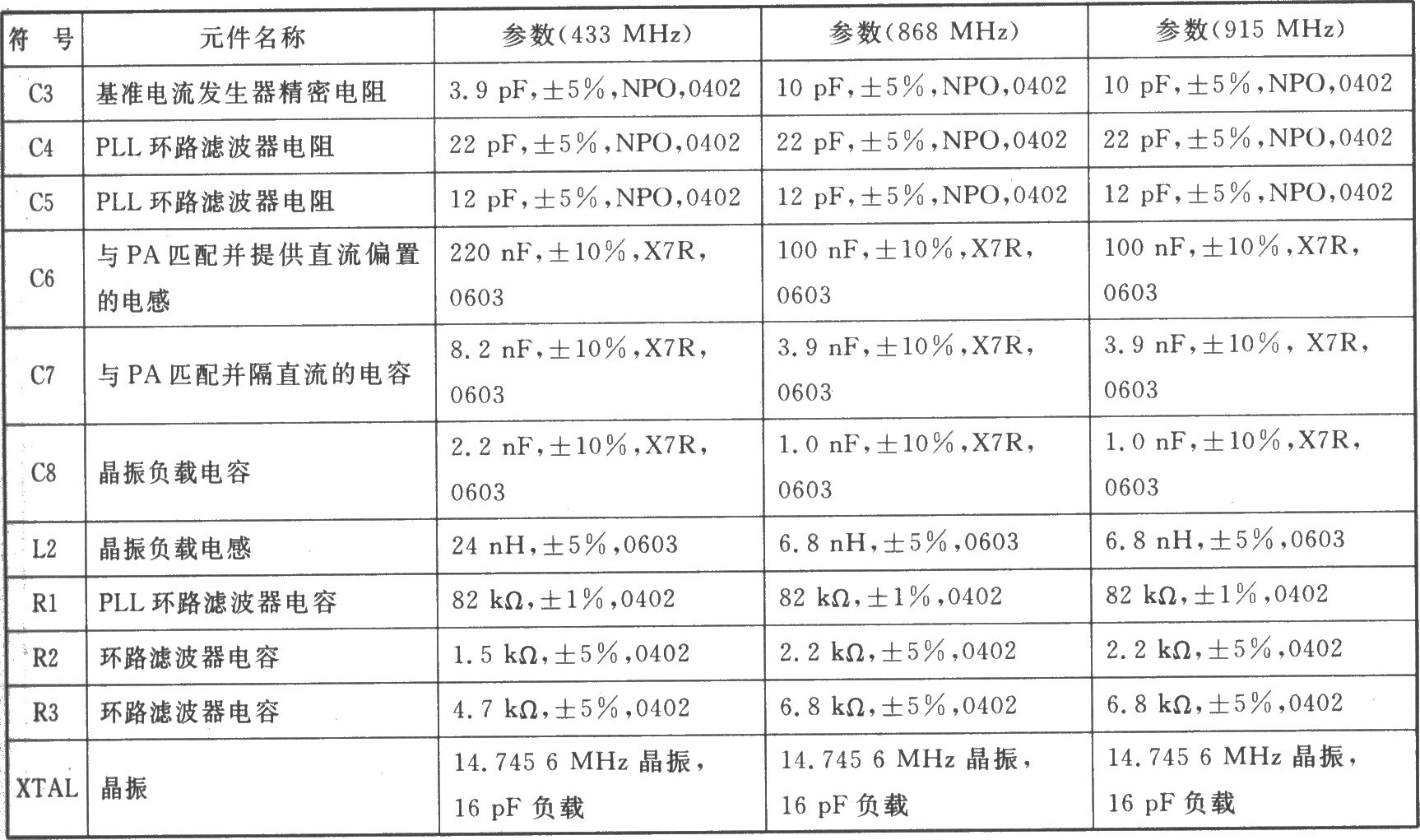

CC1070应用电路的元器件
