MB91665系列：低引脚数32位微控制器
发布时间：2011-6-16 12:53
发布者：Liming
|
富士通在微控制器产品阵容中新增了低引脚数的USB 微控制器MB91665 系列产品。该系列产品内置了自主研发的32 位高性能CPU 内核“FR80” ，强化了USB 2.0 等通讯功能，可适合多种应用。该系列产品由于内置了可由软件切换的定时功能和串口，从而扩大了外设功能的可选范围，进而提高了设计灵活性。最适合于各种带USB 功能的产品，如数字设备的系统控制、小型电子设备、打印机和FA 设备等。 产品特点 提供USB 2.0 Host和USB Function两种通讯功能 除USB 2.0 Function高速通讯功能外，该系列产品还搭载USB 2.0Host功能，为打印机等消费产品、FA设备、变频控制装置等提供U S B控制，使系统的运用方法更加灵活多样。此外，由于省却了外接US B芯片，降低了成本，减小了封装尺寸。 以小型封装实现灵活多样的外围功能 该系列产品继承了F R80家族的最大优势，具有丰富的外围功能，可灵活搭配和组合。尽管采用48引脚或64引脚的小型封装，该系列产品内置了A/D转换器、UART/SPI/I2C可选的串行接口、5V耐压I/O、重载定时器/PW M/P P G/P WC可选的定时功能等众多外围功能，还可灵活地变更引脚配置，支持客户系统开发平台的配置。 搭载外部总线接口 该系列产品内置外部总线接口用于与外设（存储器、I/O装置等）相连接以进行数据的输入和输出。外部总线接口频率最高可达33MHz，能够以与CPU频率相同速度进行数据处理。

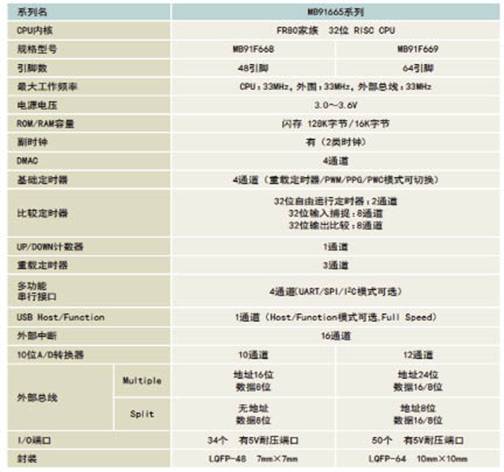

表1 MB91665系列的功能一览表
图1 该系列产品的应用实例
图2 USB 中间件评估套件 该产品可以为带外部总线接口的既存系统增加USB控制功能。 内置1个高速A/D转换器单元 该产品内置了1个能在1.2μs*1内将模拟信号转为数字信号的高速A/D转换器，凭借这种高速A/D转换器，可以高速处理来自各种传感器的信号数据。同时还内置了16段FI F O用以保存A/D转换的数据，从而降低了CPU负荷。 提供USB中间件 富士通在该系列产品中内置了独立研发的USB宏，并免费提供与之配套的USB中间件（样本程序）。USB Host中间件提供U S B H o s t s t a c k、M a s s Storage Class和File System（二进制码）,U S B F u n c t i o n中间件提供USB Function stack和Mass Storage Class。 应用实例 通过该产品的USB Host功能，可将各种传感器数据送至A/D转换器处理并保存到U SB存储器。而各种检测功能则不仅能够应用于体重计和打印机等带有USB的设备，还可以为既存系统提供USB控制。 开发环境 富士通为客户提供该系列产品对应的USB 中间件（样本程序）评估套件。该套件中除USB 中间件外，还包含USB中间件应用实例软件、评估板和综合开发环境。因此客户可以马上试用此款搭载USB 中间件的系列产品，并根据所提供的应用实例，对USB 存储器的处理结果进行确认。 |
