LMK04800：双回路PLL低噪音时钟抖动消除方案
发布时间：2011-6-16 12:42
发布者：Liming
|
NS公司的LMK04800系列是双回路PLL的低噪音时钟抖动消除器，具有超低的RMS抖动性能：12kHz~20MHz为111fs RMS，100Hz~20MHz为123fs RMS，工作电压3.15V~3.45V，时钟速率高达1536 MHz，可以满足新一代系统所需的要求，主要用在数据转换器时钟、无线基础设备、网络、SONET/SDH、DSLAM、医疗、视频以及测试测量设备等。 该LMK04800系列是业界最高性能的时钟调节器，具有优越的时钟抖动清除、生成和分配性能，并具有其它先进功能，以满足下一代系统时钟调整的要求。这种双循环PLLatinum™架构，可以采用低噪声VCXO模块，提供111fs rms抖动（12kHz至20MHz）或者，采用低成本的外部晶体和变容二极管，提供次200fs rms抖动（12kHz至20MHz）。 这种双循环结构包括两个高性能锁相环（PLL）电路，一个低噪声晶体振荡器电路，以及高性能的电压控制振荡器（VCO），第一个锁相环（PLL1）提供了低噪声抖动清除器的功能，而第二个锁相环（PLL2的）执行时钟产生。 PLL1可配置成与外部VCXO模块工作，或者与具有外部可调晶体和变容二极管的集成晶体振荡器工作。当被用于很窄的环路带宽时，PLL1使用VCXO模块，或可调晶体的优异相位噪声（偏移低于50千赫），以清理输入时钟。 PLL1的输出作为PLL2的清除输入参考，以锁定集成的VCO。 PLL2的环路带宽可以进行优化，以清除远出相位噪声（偏移50千赫以上），集成的VCO优于VCXO模块，或PLL1使用的可调晶体。

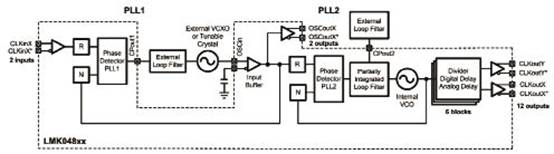

图1 LMK0480x详细方框图 LMK04800主要特性 •超低RMS抖动性能 - 111 fs RMS抖动（12 kHz至20 MHz） - 123 fs RMS抖动（100 Hz至20 MHz） •双回路PLLatinum PLL架构 - PLL1 •集成的低噪声晶体振荡器电路 •输入时钟丢失时为保持模式 - 自动或手动触发/恢复 • 正常[1 Hz]锁相环底噪声-227 dBc/Hz •最高相探测器率155兆赫 • OSCin频率倍增 •集成低噪声压控振荡器 • 2个Los冗余输入时钟 - 自动和手动切换模式 • 50％占空比输出分离，1至1045（奇偶） • LVPECL，LVDS或LVCMOS的可编程输出 •精密数字延时，固定或动态调整 • 25 ps步模拟延时控制。 • 14个差分输出，最多26个单端。 - 最多6个压控/水晶缓冲输出 • 时钟速率高达1536兆赫 • 零延迟模式 • 三个上电默认时钟输出 • 多模式：双锁相环，单PLL和时钟分配 • 工业级温度范围：-40至85℃ • 3.15 V至3.45 V工作电压 •封装：64引脚LLP（9.0 ×9.0 ×0.8毫米）

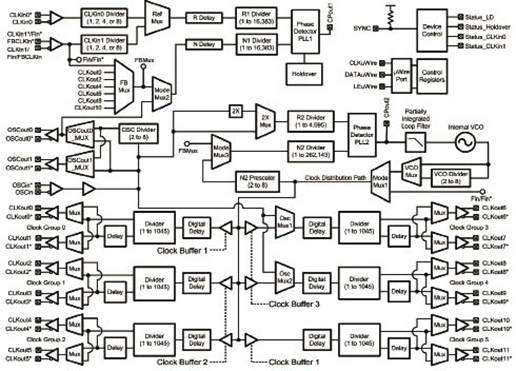

图2 双回路模式的LMK0480x简化方框图 LMK04800目标应用 •数据转换器时钟/无线基础设施 •网络：SONET / SDH ，DSLAM •医疗/视频/军事/航空航天 •测试和测量 详情请见： http://solution.eccn.com/solution_2011050309550763.htm |
