bq51013：无线电源接收解决方案
发布时间：2011-6-16 12:38
发布者：Liming
|
TI公司的bq51013是用于手提应用的无线电源传输的接收器，AC/DC效率达93%，全同步整流器， WPC v1.0兼容的通信控制，最大输入功率20W，主要用于WPC兼容的接收器，手机和智能手机,数码相机，手提媒体播放器(PMP)和手持设备。 bq51013是一种先进的，集成的，用于便携式应用的，无线电力传输接收器IC。该器件可进行AC / DC电源转换，同时还集成了符合Qi v1.0通讯协议的数字控制，加上bq500110发射控制器，bq51013形成了一个完整的，非接触式的传输系统，用于无线电源解决方案。 通过利用近场感应功率传输，嵌在便携设备中的接收线圈，通过相互耦合电感，接收由发射机传输的功率，然后接收线圈的交流信号，经过整流和稳压，作为下面电子系统的电源。

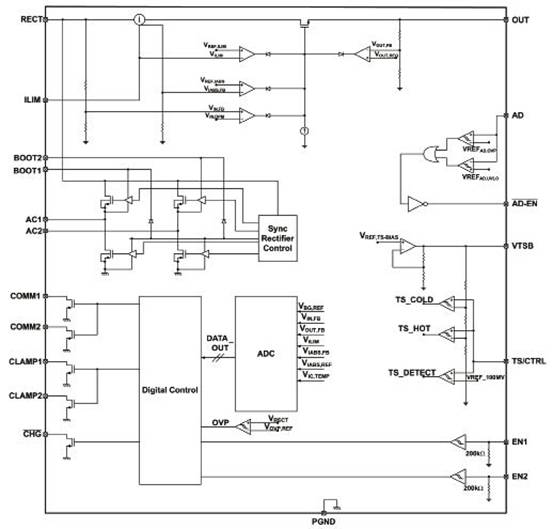

图1 .bq51013简化方框图
图2. 无线电源联盟(WPC或Qi)电感电源系统框图 bq51013主要特性 • 5V稳压电源的集成无线功率接收器解决方案 • 93％的整体峰值AC - DC 效率 • 完全同步整流器符合WPC 1.0通讯控制 • 输出电压调节 • RX线圈和5V直流输出电压之间唯一需要的IC • 动态整流器控制，用于改进的负载瞬态响应 • 支持20V最大输入 • 低功率耗散整流器过电压钳位（VOVP = 15V） • 热关断 • 单一NTC/控制引脚用于最佳安全和I/O之间的主机 • 独立数字控制器 • 1.9×3毫米WCSP封装或4.5 ×3.5mmQFN封装
图3 bq51013用作无线电源接收器和电源系统框图
图4 bq51013EVM-725评估模块外形图 bq51013应用 • WPC兼容接收器 • 手机，智能手机 • 耳机 • 数码相机 • 便携式媒体播放器 • 手持设备 bq51013EVM-725评估模块 德州仪器的bqTESLA™无线功率评估套件，是一个高性能易于使用的无线电源解决方案开发工具。它包括单信道发射机、5 V电源接收器和相关的磁元件组成。该套件能够使设计师们加速其最终应用的开发。 详情请见: http://solution.eccn.com/solution_2011042010012454.htm |
