U3741BM ASK/FSK 433.92/315 MHz接收器
发布时间：2011-6-14 15:41
发布者：circuit_share
|

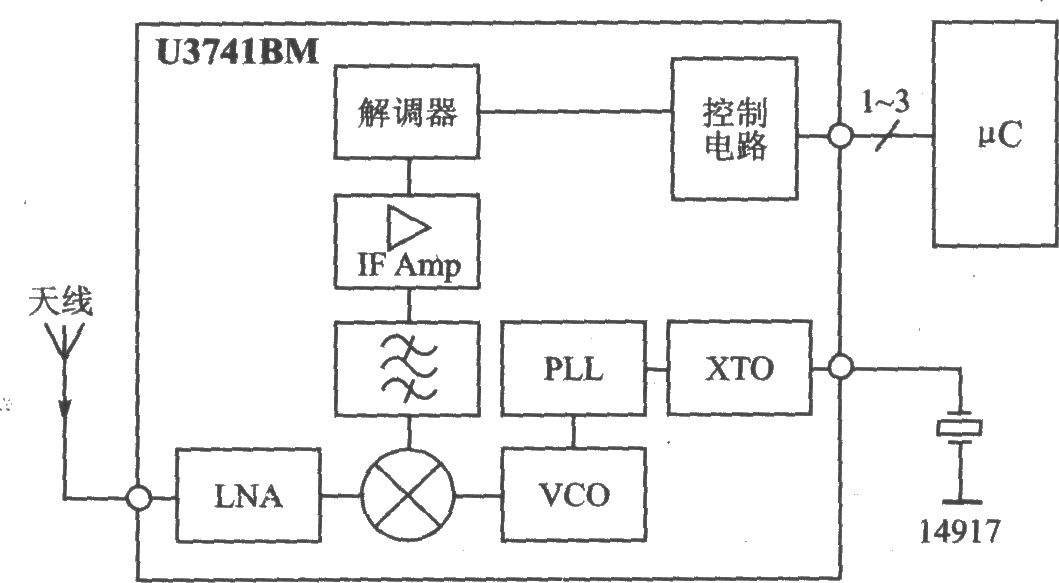

U3741BM是一款单片PLL接收器，是为满足低数据速率、低成本RF数据传输系统的要求而开发的。U3741BM与PLL RF发芽t-a U27418配合使用，适合在遥测、保安技术和无键输入系统等领域中席用。 主要技术特点如下： ·数据传输速率为1～10 Kb/s； ·编码方式为曼切斯特或双相位方式； ·工作频率为300～450 MHz； ·ASK/FSK调制/解调方式； ·灵敏度为-112 dBm； ·电源电压为10.30～5.5 V； ·工作电流为7.0～8.6 mA，睡眠模式电流为190～276μA； ·符合美军标MIL-STD883 ESD保护 (4KV HBM)； ·单端RF输入，容易与t,／4天线或PCB板的印制天线相适配； ·有可编程输出接口，满足灵敏度选择和外设控制； ·利用微控制器μC可以实现电源管理； ·有2路不同频带宽度的中频放大器(300 kHz和600 kHz)； ·工作温度为-40～850℃。  3741BM UHF ASK／FSK遥控接收器电路方框图 |
