RX5001/RX5003 00K/ASK 315.00/303.825 MHz接收器

发布时间:2011-6-14 15:40    发布者:circuit_share
关键词: RX5001 , RX5003 , 接收器
RX5001/RX5003是使用RFM’s ASH(Amplifier-Sequenced Hybrid)体系获得独特的调

谐拓性的单片接收器芯片。它符合FCC Part 15及相类似标准,适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。

主要技术特点如下:

·RX5001工作频率为314.80~315.20 MHz,RX5003工作频率为303.625~304.025 MHz;

·OOK/ASK解调方式;

·数据传输速率可达115.2 Kb/s;

·接收灵敏度:高灵敏度模式为-101 dBm(工作电流=3.8 mA,115.2 Kb/s);低电流模 式为-98 dBm(_T_作电流-l.8 mA,2.4 Kb/s);

·电源电压为2.2~3.7 V;

·接收电流(115.2 Kb/s)为3.8 mA,睡眠模式电流为0.7μA;

·没有RF辐射。

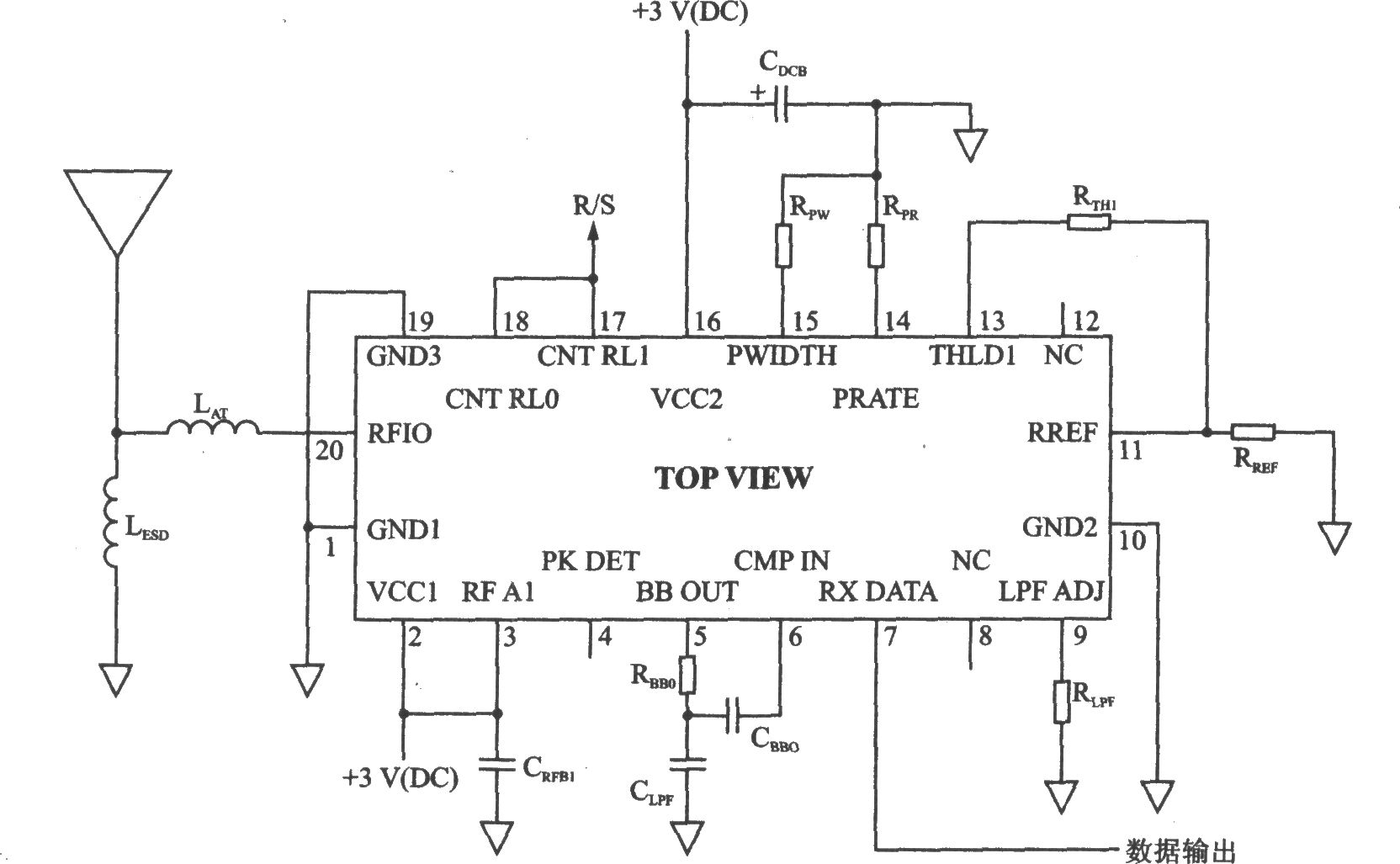

RX5001/RX5003 00K应用电路

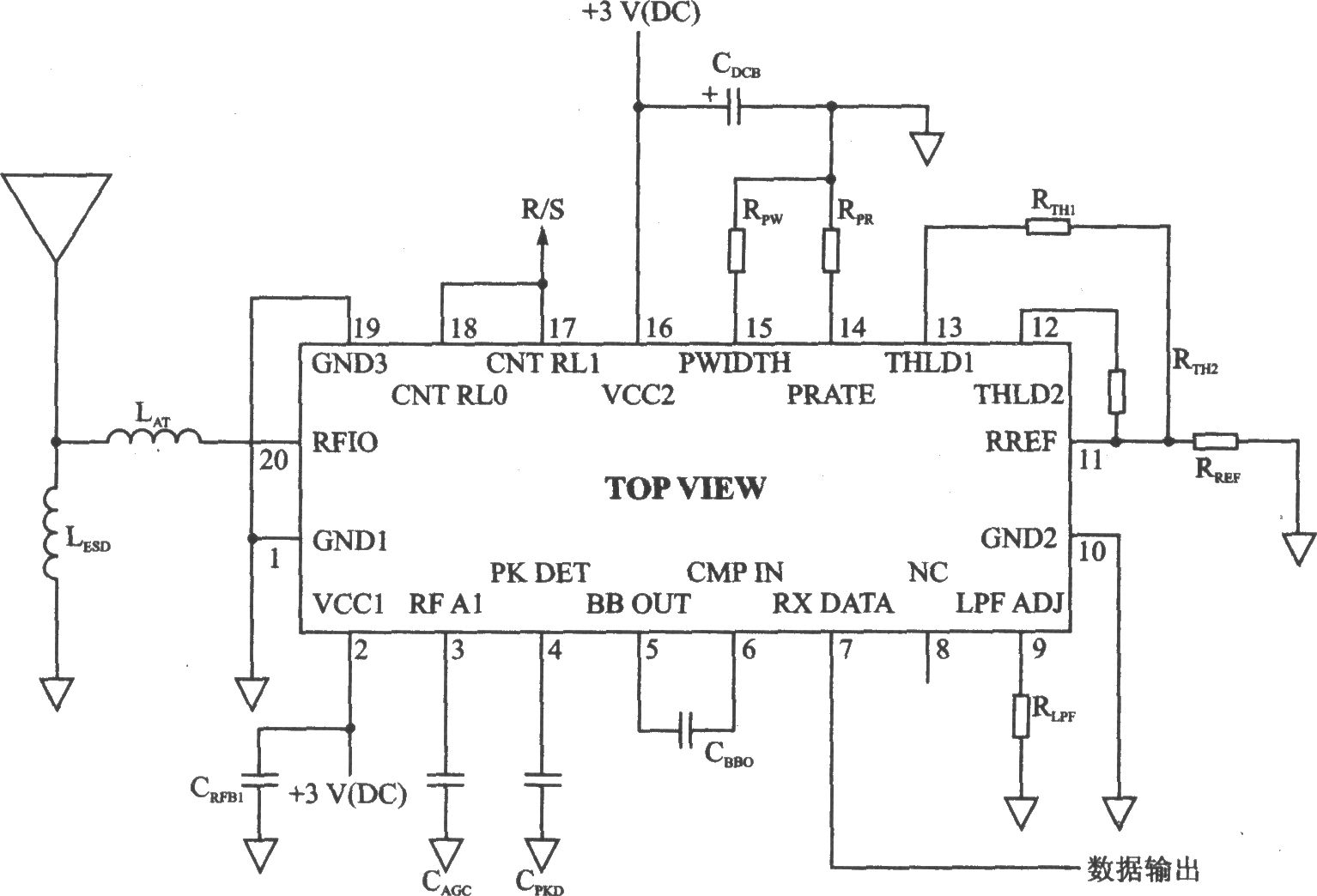

RX5001/RX5003 ASK的应用电路

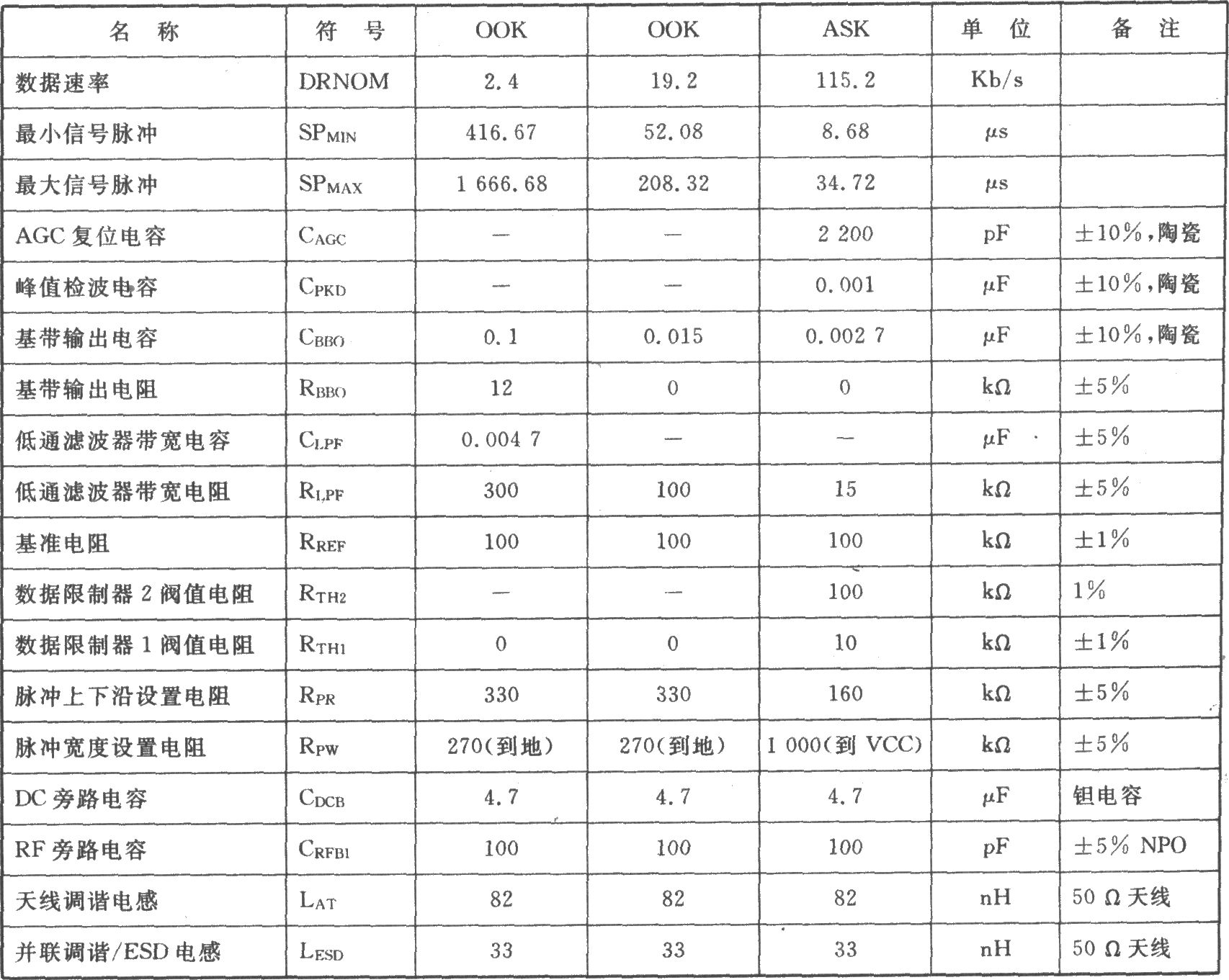

RX5001/RX5003 00K和ASK的应用电路的元器件参数
