TH71112 FSK/ASK/FM 915/868 MHz接收器

发布时间:2011-6-14 15:33    发布者:circuit_share
关键词: TH71112 , 接收器
TH71112是Melexis公司推出的双超外差式结构的无线接收芯片。它适用于ISM(工业、科学和医学)频率范围内的各种应用,如无钥匙进入系统、安防系统、遥控/遥测系统和数据通信系统等。

主要技术特点如下:

·工作在800~930 MHz ISM频段;

·FSK/ASK/FM解调方式;

·FSK数据速率可达40 Kb/s,ASK数据速率可达80 Kb/s;

·FM带宽15 kHz;

·灵敏度为-109 dBm;

·工作电压为2.5~5.5 V;

·工作电流为9.2 mA(高增益模式),待机电流小于100 nA。

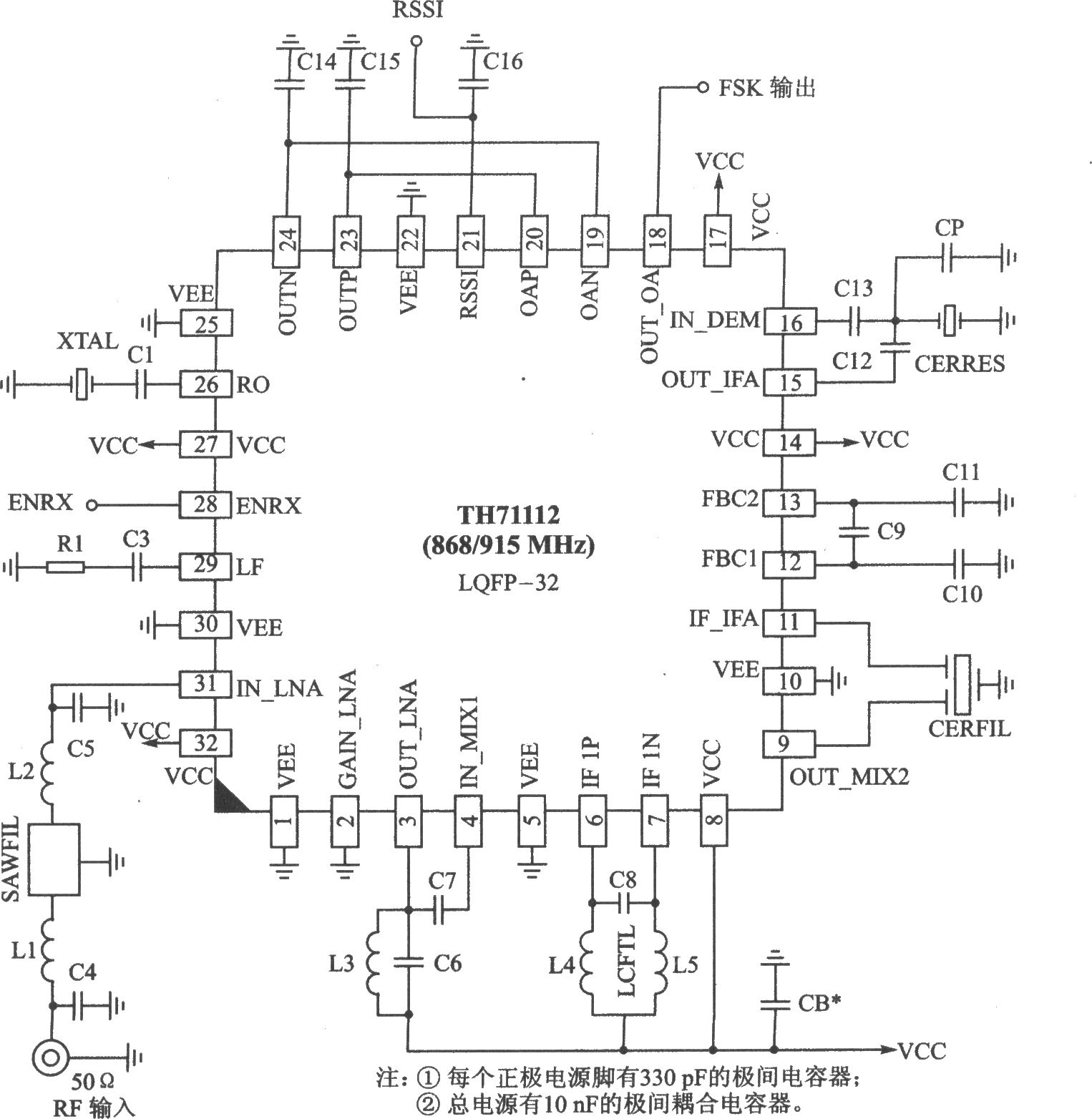

TH71112 FSK接收电路

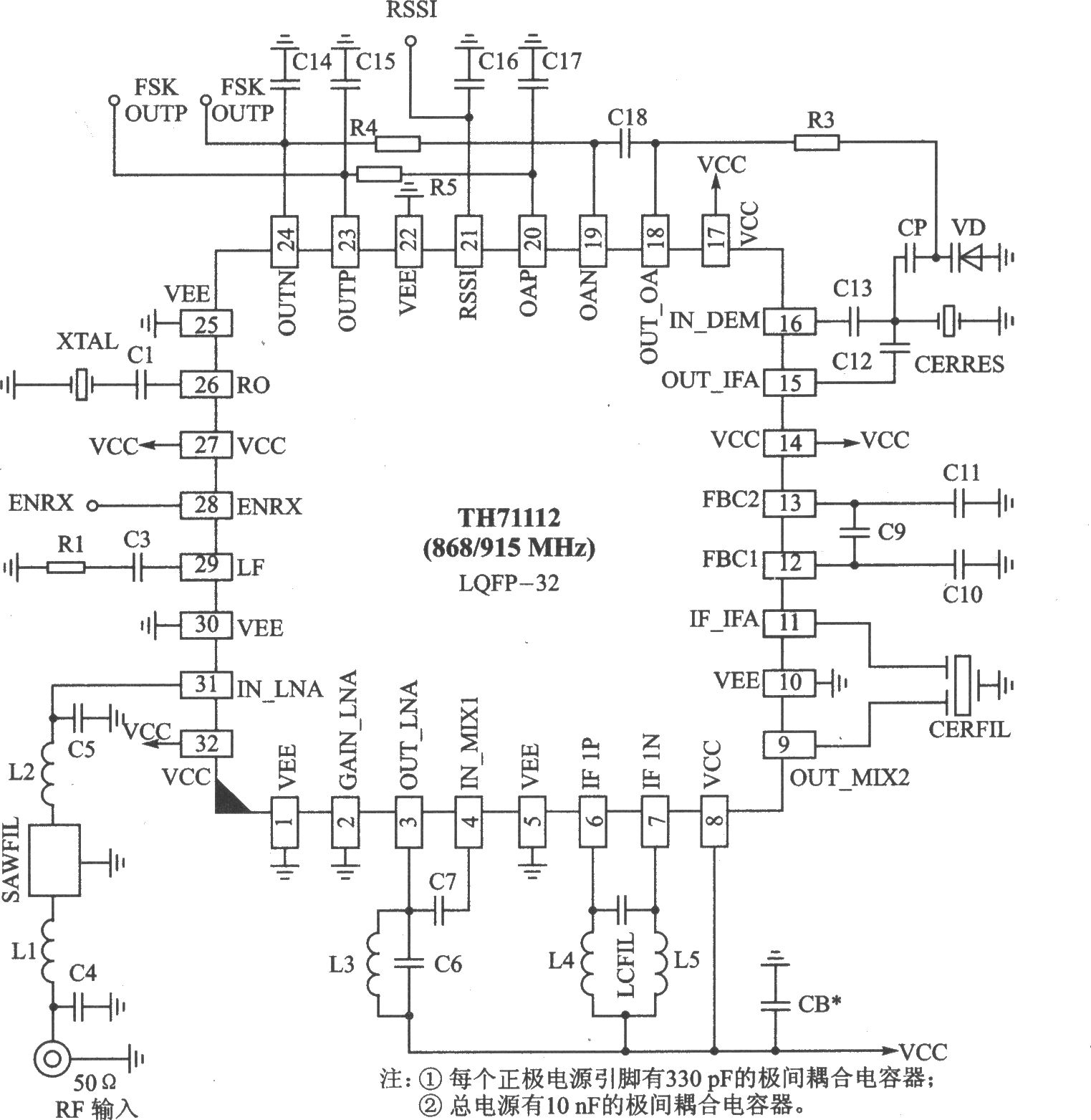

TH71112用AFC和谐振器补偿的FSK接收电路



TH71112 FM接收电路

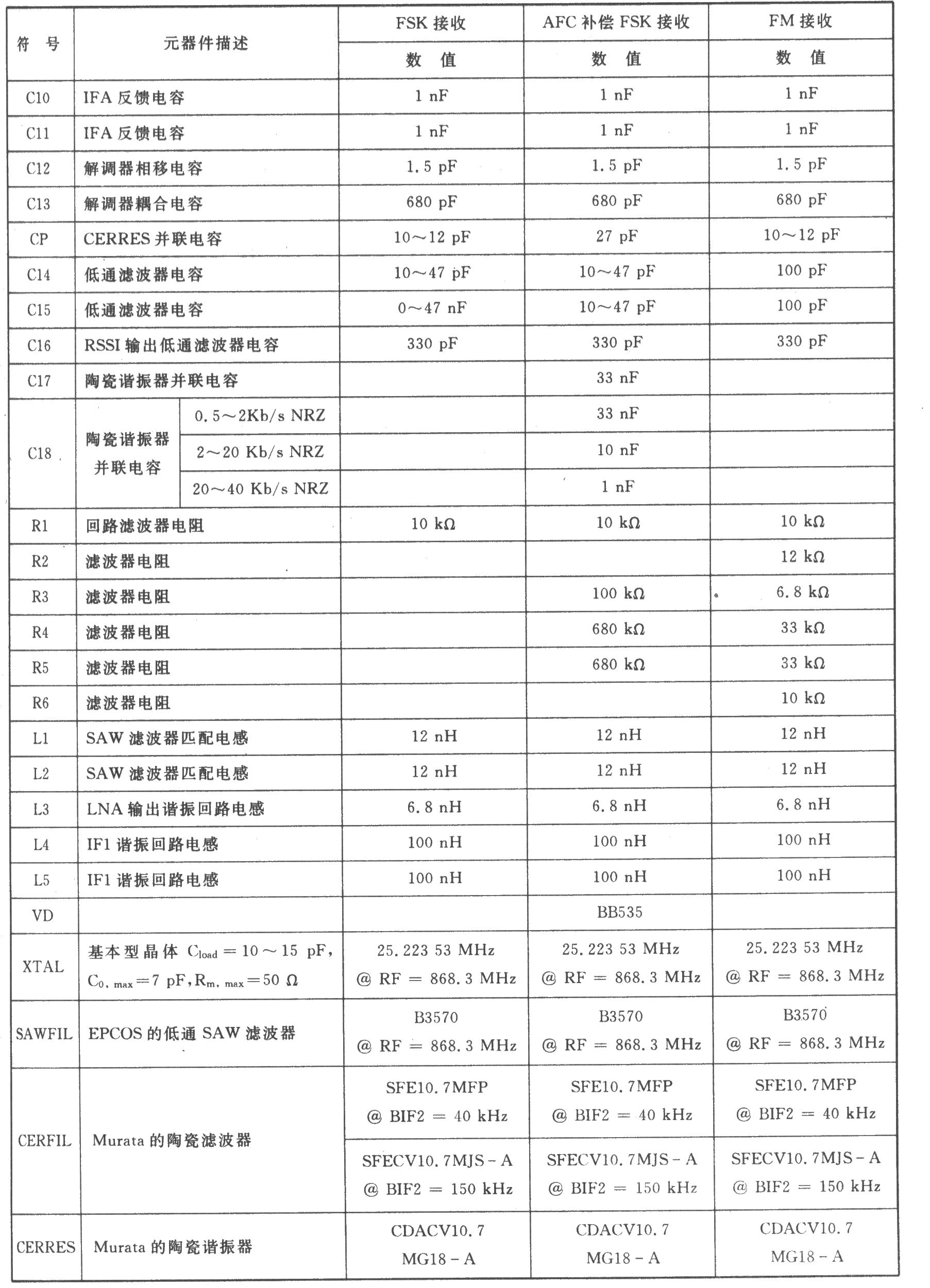

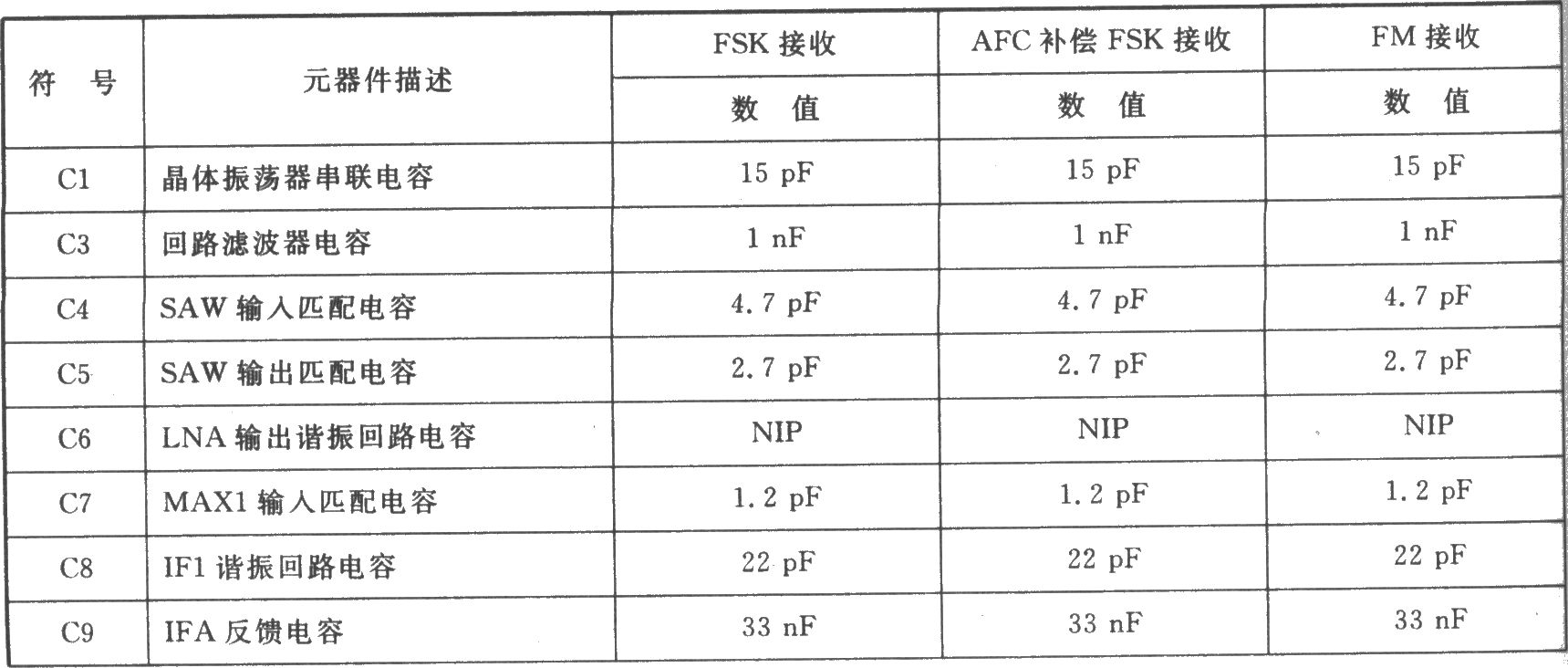

TH71112接收电路元器件数值
