rfRXD0920 ASK/FSK/FM 930～800 MHz接收器
发布时间：2011-6-14 15:24
发布者：circuit_share
|

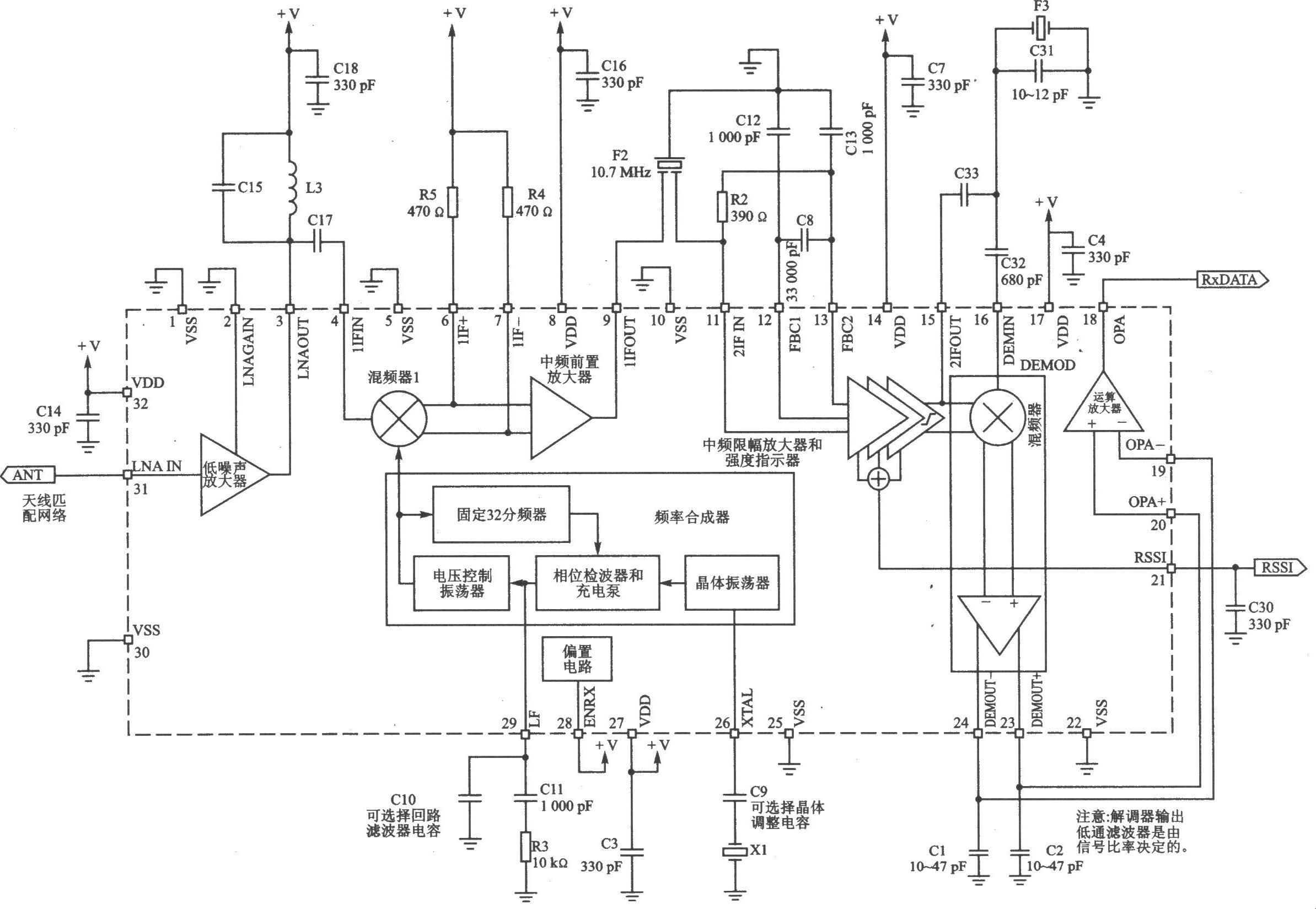

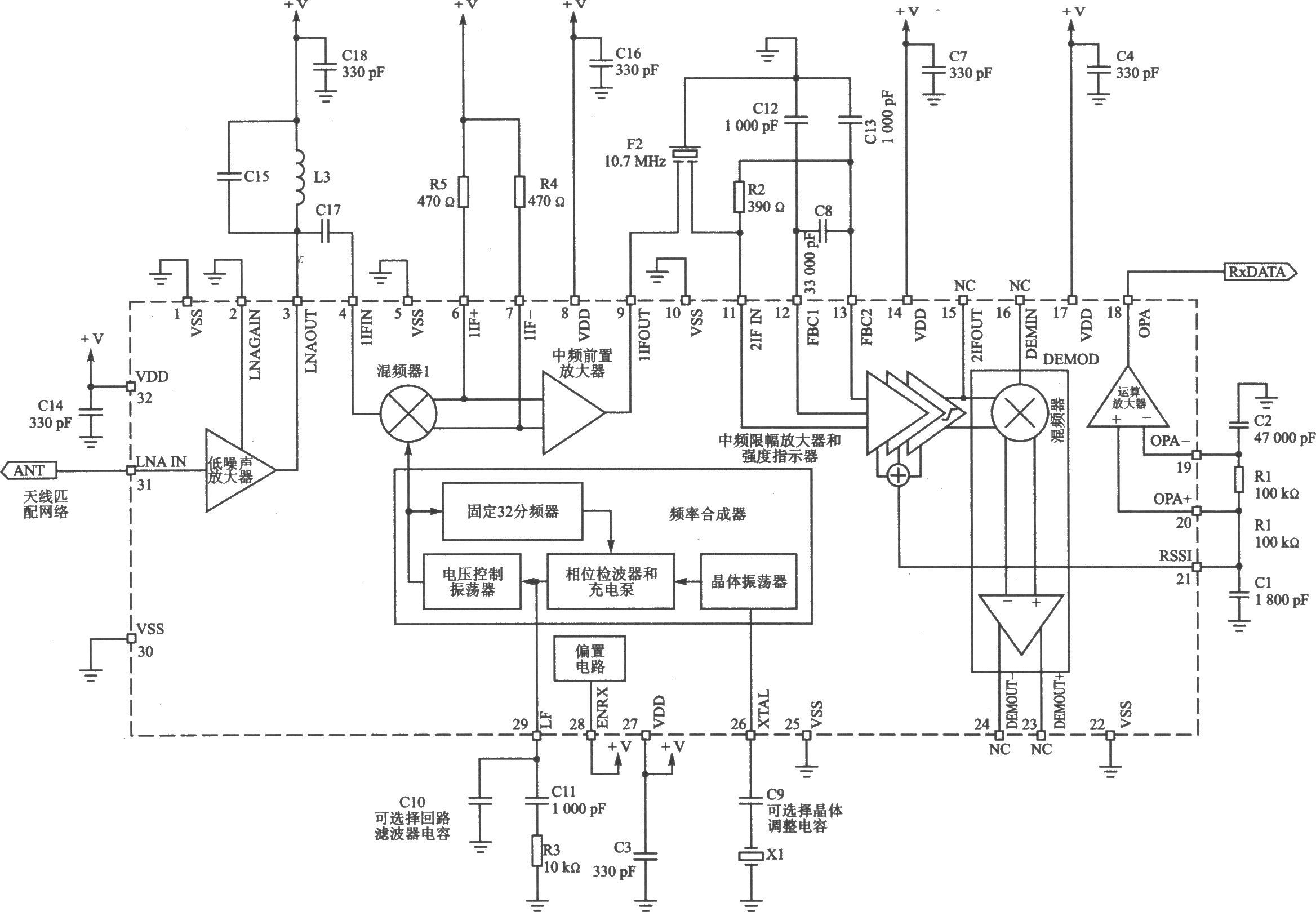

rfRXD0920是一个超外差式无线电接收器，仅需要几个外部元件即可组成一个完整的接 收系统。rfRXD0920与rfPICTM和rfHCS系列射频发射器匹配，适用于无线远距离遥控、无线安全系统、遥控无键进入系统、低功率遥感/遥测、低功能调频接收、家庭自动操作和无线传感器等领域。 主要技术特点如下： ·接收频率为930～800 MHz； ·最大数据传输速率：ASK为80 Kb／s NRZ，FSK为40 Kb／s NRZ； ·灵敏度窄带：-l09 dBm(FSK)，-l08 dBm(ASK)； ·灵敏度宽带：-l02 dBm(FSK)，-l04 dBm(ASK)； ·中频为455 kHz～21.4 MHz； ·接收信号强度指示器指示范围为70 dB； ·分频为士5～土l20 kHz，最大调频调制频率为l5 kHz； ·电源电压为2.7～5.5 V； ·电源电流为9.2 mA(典型值)，待机电流小于或等于l00 nA； ·可以与微处理器(MCU)和滚动码解调器接口。  rfRXD0920 ASK应用电路  rfRXD0920 FSK 应用电路  rfRXD0920 FM 应用电路 |
