-55～+125°C节温工作的隔离式正向转换器集成电路（凌力尔特）
发布时间：2011-6-14 13:22
发布者：eechina
|

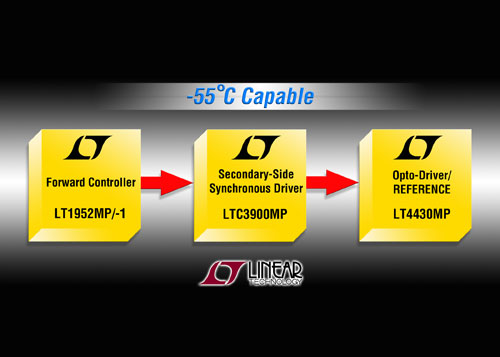

凌力尔特公司 (Linear Technology Corporation) 推出 LT1952/-1、LTC3900 和 LT4430 的高可靠性 (MP 级) 版本。这些器件合起来构成一个高效率 (高达 95%) 同步整流隔离式正向转换器，该转换器规定在 -55°C 至 125°C 的节温范围内工作，并在这个温度范围内进行了生产测试。LT1952/-1 是一款具有源变压器复位功能的单开关正激式控制器，可向副端的 LTC3900 同步整流驱动器提供定时信号。LT4430 是一个具精准基准电压的副端光驱动器，构成了严格调节的隔离型正激式转换器电路。LTC3900 和 LT4430 的最高工作节温规定为 150°C。这种类型的正向转换器设计非常适用于 12V、24V 和 48V 标称输入电压，这类输入电压常见于电信、数据通信、工业和军事 / 航天应用。 LT1952/-1 内置了用于实现有源箝位变压器复位功能所需要的各种部件，与传统的箝位绕组或谐振复位技术相比，该器件可实现更高的效率与功率密度。该器件提供两个控制输出：主电源开关控制和有源箝位开关控制。其他特点包括 100kHz 至 500kHz 的可编程固定工作频率、可同步至高达 750kHz、可选最大占空比、可调的同步定时延迟、欠压闭锁、100mV 的低电流检测门限、前沿消隐和可编程软启动。 LT1952/-1MP 采用 SSOP-16 封装，千片批购价为每片 9.35 美元。LTC3900MP 采用 SO-8 封装，千片批购价为每片 7.00 美元。LT4430MP 采用 TSOT-23 封装，千片批购价为每片 5.12 美元。如需更多信息，请登录 www.linear.com.cn/product/LT1952、www.linear.com.cn/product/LTC3900 和 www.linear.com.cn/product/LT4430。
性能概要：LT1952/-1、LTC3900 和 LT4430 • 具有源箝位变压器复位功能的单开关正激式转换器 • N 沟道同步整流器 MOSFET 驱动器 • 精确的基准电压 / 光耦合器驱动器 • -55°C 至 125°C 的工作节温范围 • 可调延迟以实现同步定时 • 具可编程迟滞的准确停机门限 • 可编程斜率补偿和前沿消隐 • 100kHz 至 500kHz 的可调固定工作频率 • 高达 750kHz 的可同步工作频率 • 100mV 的低电流检测门限 • 电流模式控制 |
