调频无线话筒接收机电路
发布时间：2011-6-10 12:34
发布者：电路图分享
|

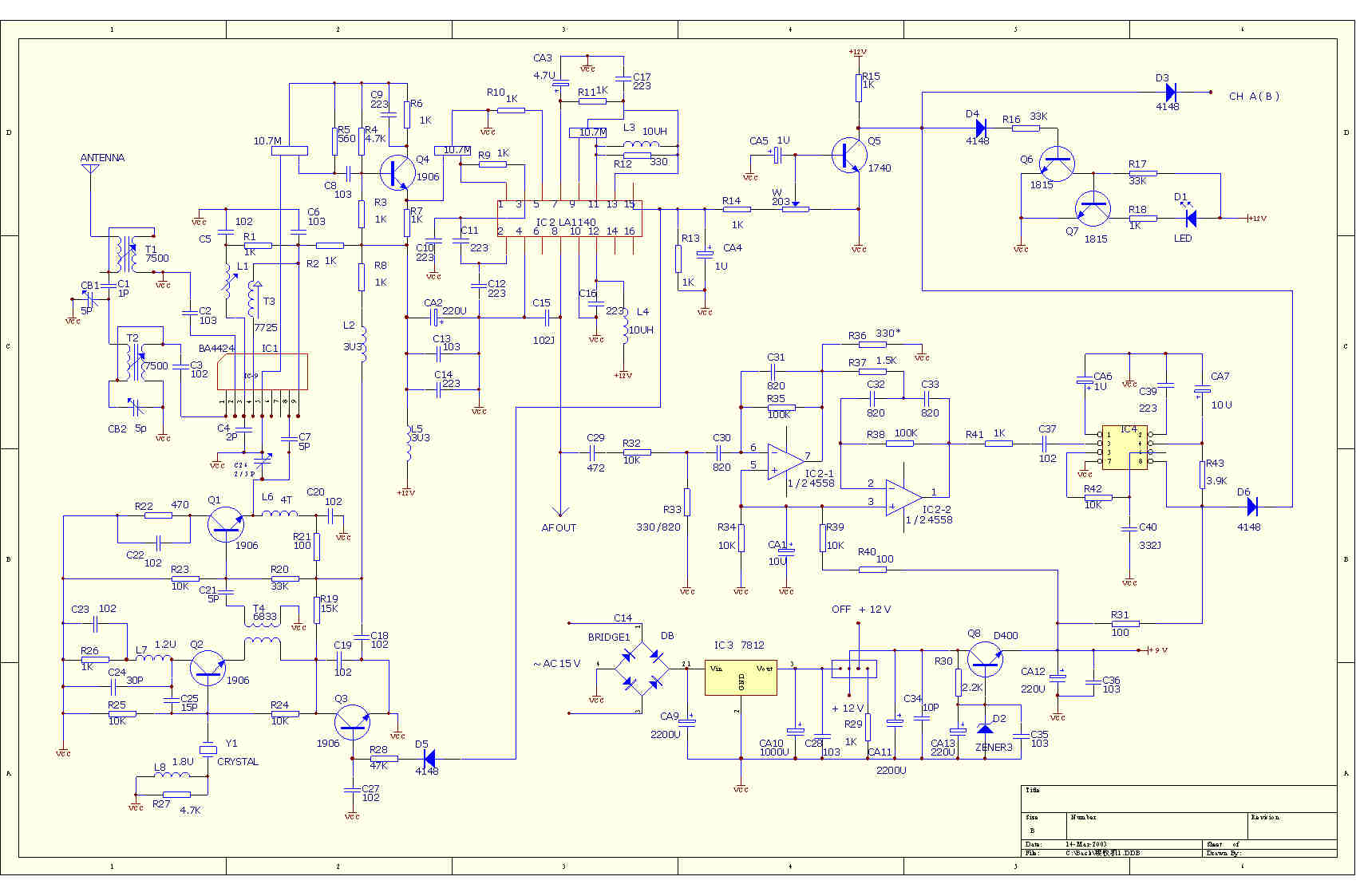

调频无线话筒接收机电路大致几个大的部分： 1。调频接收及变频： 由IC1 (BA4424)，本振回路（Q1,Q2）及外围元件组成。 晶体Y2稳定振荡频率。Q3起自动增益控制作用， IC1(BA4424) 6脚输出中频信号（ 10.7MHz）经两级三端陶瓷滤波器（10.7 MHz）滤波后， 送入下级； 2。中频鉴频放大与超音频导频信号的二次鉴频： 由IC2 (LA1140)及其外围元件组成。鉴频产生的音频信号( AF )由LA1140 第8脚输出，其 中一路经过由IC3(4558),IC4(?)及其外围元件组成的二次鉴频电路，产生的导频信号通过D6(4148) 送到后级电子开关电路，控制音频放大电路的开启或关闭； 音频信号(AF)的另一路直接送到后级音频放大电路； 3。自动增益控制及射频工作指示电路： 由IC2(LA1140)第15脚输出的控制信号分为二路： 第一路经二极管D,驱动三极管Q（1906）改变本地振荡管Q的振荡负载，从而改变其振荡幅度，控 制变频级IC1(BA4424)的输出强度，达到控制增益的目的； 第二路经Q5（1740）放大后分二路：一路推动Q5，Q6及发光二极管组成的射频工作指示电路工作； 另一路经二极管Q送到后级电子开关电路； 电位器W的作用是控制三极管Q的集电极电位，即设定导频信号起控的基准电位； 4。音频放大部分（见原理图2）： 我们所分析使用的这台接收机是一台双通道接收机，即一台接收机配用两只不同频率的无线话筒， 可供两人同时使用（如唱卡拉OK），因此，接收机内有两个完全相同的音频放大通道：通道A和通 道B，从电路分析角度来看，我们只看位于图纸上方的通道A。 音频信号CA1，W1，CA2引入后，在经IC1-1（1/2 4558）放大，送入IC2（NE571）解压缩（扩展）后 由IC1-2（1/2 4558）进一步放大推动末级三极管前，Q4,Q5工作输出音频信号；其中Q5集电极输出 （OUT A）是A通道音频信号独立输出；而Q4发射极输出（OUT A B）是A，B两个通道音频信号混合 输出；（OFF 12V ）是电源开关机时的静噪控制端点。 本机采用七位发光二极管显示音频输出电平的高低（图中未画出），七位发光二极管由集成电路 AN 6884 驱动，第8脚为其信号输入端。 5。导频信号及无信号时静音控制： 在图2的音频信号输入端，设有两级电子开关电路Q1，Q2（1740）它们的基极电位由导频信号和导频基准 电位控制。 由图1可知：Q5在无射频信号时（即IC2 15 脚无电压时）是不导通的，它的集电极电位为高电位，因此， 图2中的 Q1，Q2导通，将音频放大IC（4558）的输入端短接到地，达到静音的目的；有信号时，图1中的 Q5导通，其集电极电位降为低电位，电子开关管Q1，Q2关断，音频信号可顺利进入4558放大； 同理，可分析导频信号对电子开关管Q1，Q2的控制原理。 为便于大家看图，现将新近完成的图2与已贴过的图1同时贴出，供大家参考。  |
