几种用电指示灯的制作
发布时间：2011-6-9 16:26
发布者：电路图分享
关键词：
指示灯
|

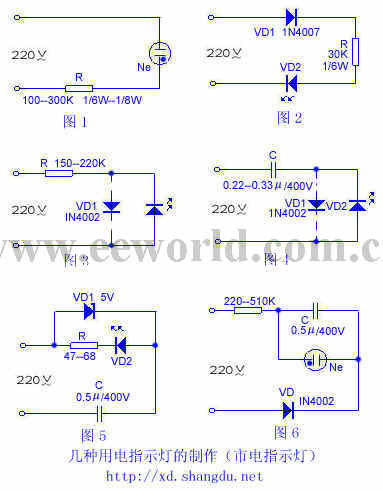

本文介绍的几种市电指示灯，具有简单易做、用电安全、耗电甚微等特点。 图1所示电路中只有两个元件，R选用1/6W～1/8W碳膜电阻或金属膜电阻，阻值在100～300K之间。Ne为氖泡，也选用普通日光灯启辉器中的氖泡，若想选用体积小且在60V左右即能启辉的氖泡，其型号为NNH－616型，电阻R选用270K的1／6W金属膜电阻。 图2所示的电源指示灯为单向导通的发光二极管。R可选用30K、1/6W金属膜电阻，单向导通二极管VD1为1N4004或1N4007。二极管VD1主要用作单向工作，R用作降压限流。 图3．图4．图5所示的电源指示灯选用发光二极管作指示灯。图3用电阻降压限流。图4、图5用电容降压限流。图3和图4中虚线部分的二极管中VD，可选用IN4002，它的作用是保证发光二极管不被过市的反向电压击穿。如一时没有IN4002，也可省去。图4中的IC可选用日光灯启辉器中的金属化纸介电容器。也可选用0.22-0.33UF/400V涤纶电容器。图5电路中VD1为稳压二极管，其稳压值在5V左右，R为限流电阻，C为降压电容。图3．图4、图5的发光二极管两端可互调头连接照样能工作，但二极管和稳压二极管随之改接。  |
