石英晶体挑选电路
发布时间:2011-6-9 16:22 发布者:
电路图分享
关键词:
石英晶体
,
挑选

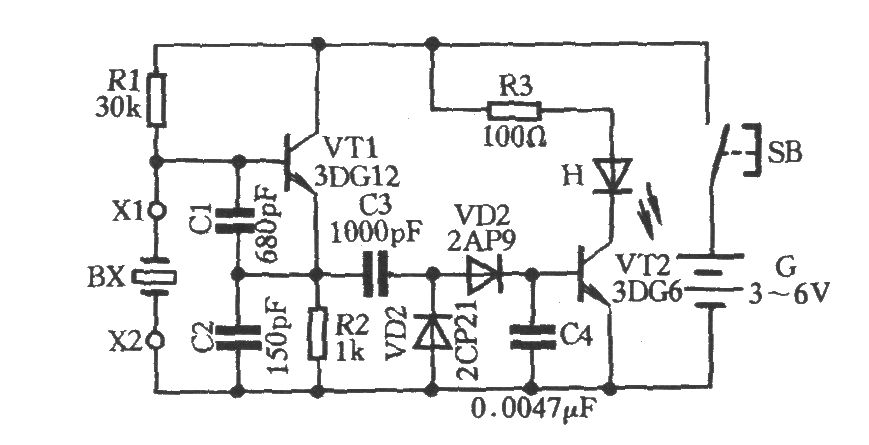

如图所示,BX为待测石英晶体(又名晶振),插入插座X1、X2,按下按钮SB,如果BX是好的,则由
三极管
VT1、
电容
器C1、C2等构成的
振荡器
工作,振荡信号从VT1发射极输出,经C3耦合到VD2进行检波、C4滤波,变成直流信号
电压
,送至VT2基极,使VT2导通,发光
二极管
H发光,指示被测石英晶体是好的。若H不亮,则表明石英晶体是坏的。适当改变C1、C2的容值,即可用于测试不同频率的石英晶体。
