仪表表头动圈断线的修复
发布时间：2011-6-9 16:21
发布者：电路图分享

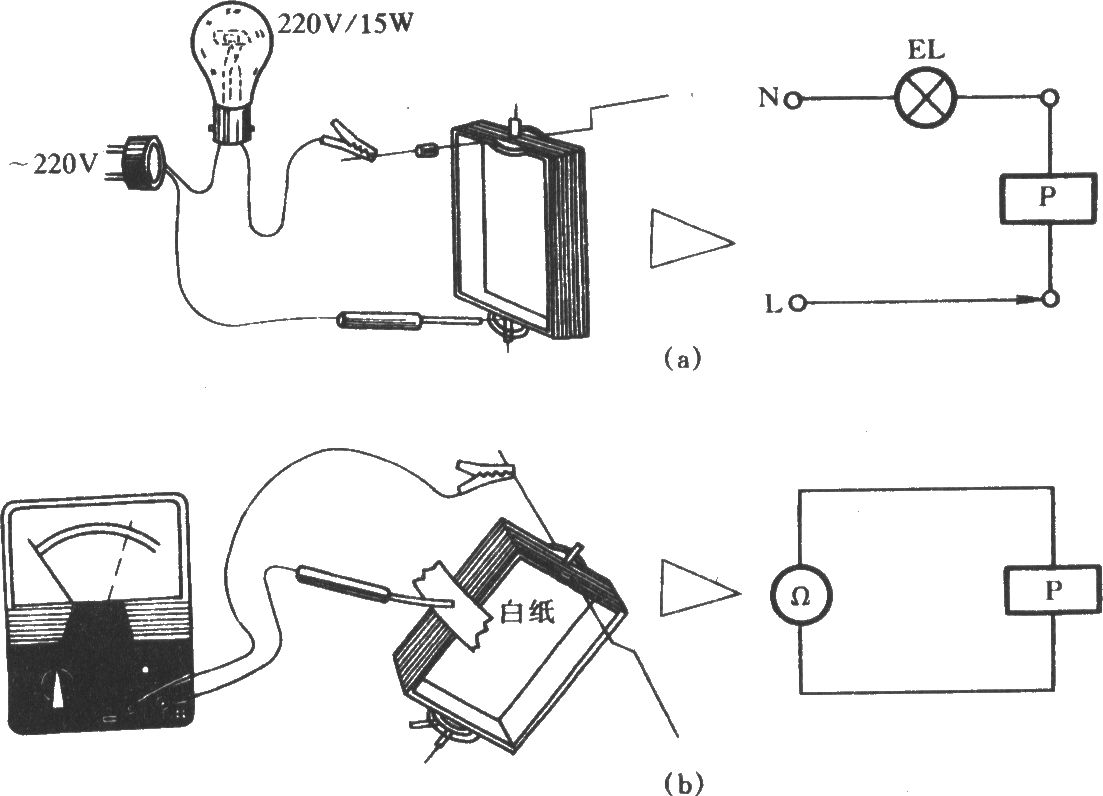

 电流表、电压表等交流、直流指针式仪表，是电动机等电气设备常用的测量工具。仪表表头的动圈一旦发生断线，指针便失去动力，测量无法进行。这时不妨采用如图所示电路进行修复。动圈断线，多发生在线圈表层或引线接头处。这是因为线圈表层接触空气，容易受潮、氧化而霉断，或者因碰撞而断裂。可把表头内部的游丝外端焊开，把动圈取出，取一块四倍放大 镜，察看无明显的机械擦伤时，则可按图(a)所示接线。用表笔断续接触线圈游丝支架接线端，注意每次接触不得超过1/25 秒，只要发现表针与游丝支架接线端有点火花，灯泡同时闪一下亮光，则说明线圈断开处已经接上了。这时取万用表(拨在R×100挡)，如图(b)所示测量线圈，如果有阻值(应与原先阻值相同)，则认为修好。 |
