平板电脑LCD背光用自动相移白光LED驱动器AAT1451（研诺）
发布时间：2011-6-8 18:44
发布者：eechina

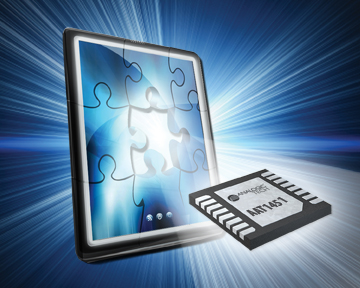

研诺逻辑集成电路设计有限公司 (Advanced Analogic Technologies，AnalogicTech)针对快速增长的平板电脑等新兴便携式电子设备以及成熟的计算机市场所需的液晶显示 (LCD) 背光应用推出了一款高效白光 LED 驱动器AAT1451。
新推出的AnalogicTech AAT1451 LED驱动器带有众多创新性功能，终端厂商藉此能够提供满足消费者要求的功能全面的产品。例如AAT1451具有以下特性： • 可驱动多达4串发光二极管 (LED) 串，效率高达93%，且采用了自动相移技术，在低LED 亮度级也能达到这一效率，从而可进一步延长电池寿命。 • 使用32 kHz脉宽调制(PWM) 工作频率，确保静音工作。 • 开关频率高 (600kHz - 1MHz)，故原始设备制造商 (OEM) 可选用小型无源器件，从而实现更轻巧纤小的终端产品。 • DC输入电压范围宽，因此器件可以采用打火机适配器和多节锂离子电池供电。 • 整合有完善的安全功能，可向系统控制器发出警报信号，并采取相应措施，禁用短路和开路LED 串，防止热故障发生。 AAT1451采用专有的PWM 调光技术，可减小75%的峰值电流；其256级LED 亮度，可支持Android操作系统平台和内容自适应亮度控制 (CABC)，从而进一步延长电池寿命。 为确保整个显示屏上背光颜色温度的精确性与亮度的均匀性，AAT1451采用了4个精确电流阱，均可编程至每串最高30mA，±2%精度，±1.5%串间匹配度。其能驱动多达48个白光LED，总输出电流为120mA。 AAT1451 的每 1-万片批量单价为0.82美元。欲了解其它批量订购价格，请联系AnalogicTech 或其分销商。AAT1451 目前已开始付运。 主要特性： • 输入电压范围：2.7 到 26V o 集成式 50V 升压转换器 • PWM 频率：32 kHz • 开关频率完全可调节：600kHz 到 1MHz • 最大 IOUT：120mA • 集成式故障保护功能： o 过压 o 过热 • 软启动 • 薄型TDFN34-16 封装 • 温度范围：-40 C 到 + 85oC |
