555构成的晶体管特性曲线描绘仪
发布时间：2011-6-8 15:24
发布者：circuit_share

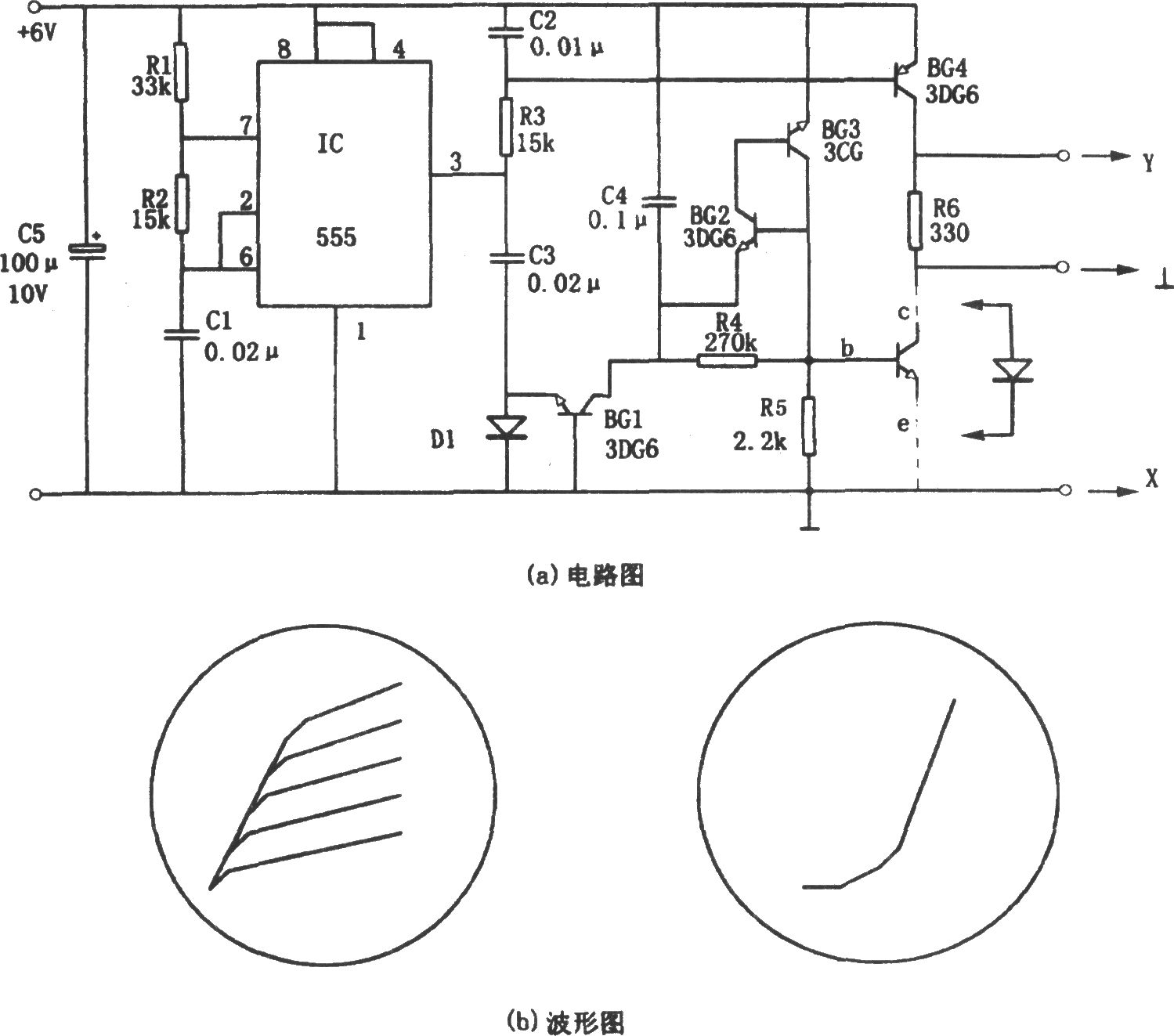

 如图所示为晶体管特性曲线描绘电路。 对于图(a)所示电路，其主要由锯齿波发生器、阶梯波发生器组成。因为描绘晶体管特性需要两种电压，一是加在b极上的阶梯波，以产生不同的基极电流Ib；二是加在c极上的锯齿波，其周期与阶梯波相对应．以描绘出晶体管的输出特性曲线，即Ic-Vce特性曲线。 锯齿波发生器由多谐振荡器(IC(555)、R1、R2、C1)和积分电路(C2、R3)组成。其中多谐振荡器的振荡频率为f=1.44/(R1 2R2)C1，图示参数对应的振荡频率为f=1100Hz。其输出的脉冲信号经过积分器(C2、R3)积分后得到锯齿波，再经射极输出器BG4后加至示波器(未画)的垂直“Y”输入及待测晶体管的c极。 阶梯波发生器由BG1～BG3、C4等组成。多谐振荡器输出的每一个振荡周期信号都将对电容器C4进行充电，使晶体管BG2的射极电位降低一点儿，形成一个台阶，且只有经过5个振荡周期后，C4上的充电电压才使晶体管BG3导通，相应C4放电，故形成5个阶梯波。该阶梯波通过电阻R4加至待测晶体管的b极上。待测管如图中的虚线所示。接上示波器后观察到的I-V特性曲线如图(b)所示。 |
