太阳能电子鸟
发布时间：2011-6-2 10:14
发布者：circuit_share

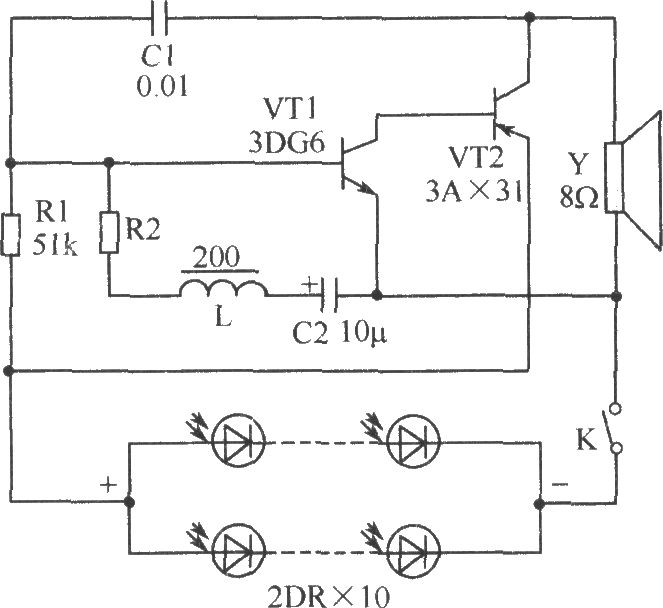

 如图所示是电子鸟的电路图。晶体管VT1、VT2和电阻R1、电容C1组成一自激音频振荡器，当硅光电池受光照射时，即产生电压，在VT1的基极产生一个电信号，经过VT1、VT2两级放大后，又经电容C1反馈给VT1的基极，由于电路是正反馈回路，故可以引起振荡而产生音频信号，其振荡的频率主要由R1C1的时间常数决定。图中L、R2、C2与晶体管VT1又组成间歇振荡器，适当选取L、C2的数值可使间歇振荡器的频率为3Hz～10Hz，由于这一振荡由VT1产生，从而可控制上述音频信号间歇地工作，扬声器即发出与鸟叫声很相似的“啾啾”声。 元器件选择：VT1选用3DG6，Vr2选用3AX31型晶体管，β值选80～120为宜。C1可用瓷片电容，扬声器用口径为65mm、阻抗为8Ω的。电感器L采用截面积为5mm×7mm的铁芯，用Φ0.1mm漆包线绕1500圈，亦可用相接近的晶体管收音机输入变压器初级代替(次级空着不用)。图中的2DR为硅太阳能电池，又叫硅光电池。可选用20mm×20mm型。 |
