LED显示的检流计电路
发布时间：2011-6-1 10:17
发布者：circuit_share
关键词：
检流计

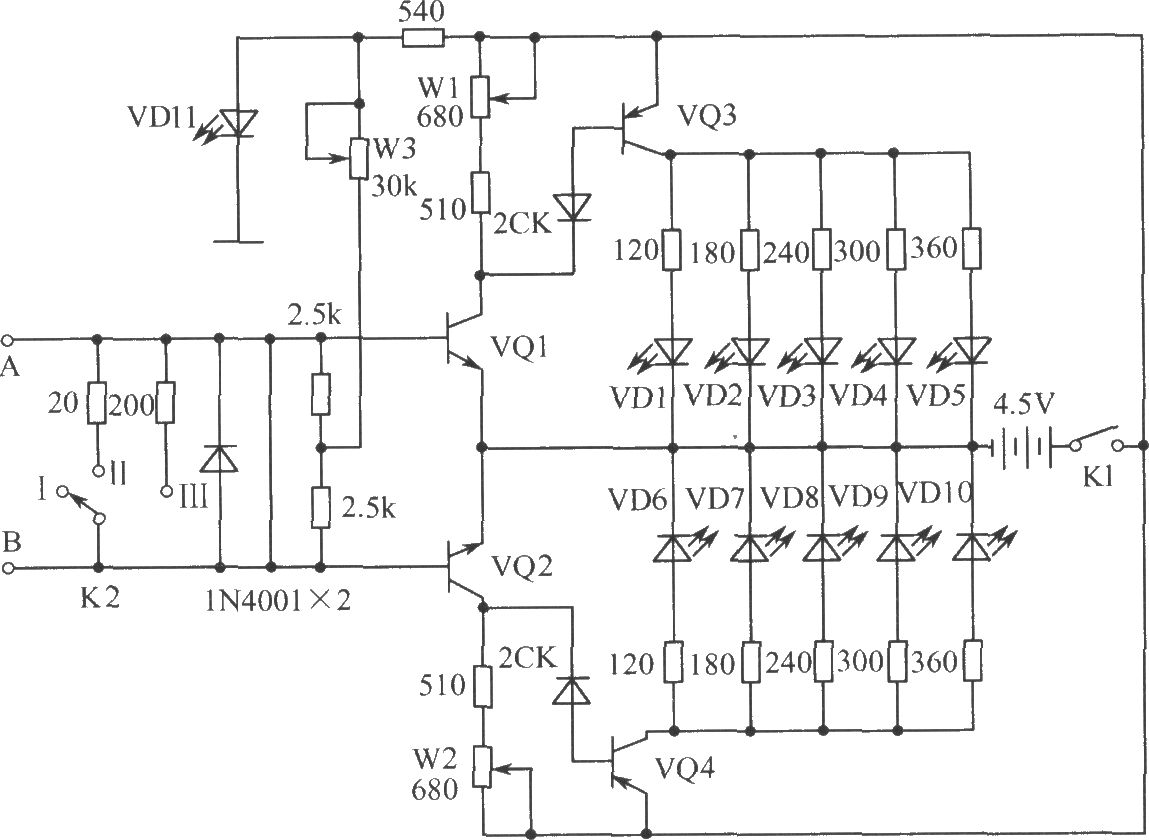

 如图所示为LED显示的检流计电路。它可以在解决一些物理演示实验中的难题起较大的作用。A、B为待测电流输入端。晶体管VQ1、VQ3与VQ2、VQ4分别组成两侧的共发射极直耦式直流放大器，发光二极管VD1～VD5和VD6～VD10作为两个方向电流的显示元器件。当被测电流从输入端A流向B时，晶体管VQ2基极电位降低，工作电流下降，继而VQ4随之截止，发光二极管VD6～VD10无工作电流都不发光。而这时VQ1基极电位升高，使VQ1、VQ3处于放大状态，有足够的电流流过VQ3的集电极，发光二极管VD1～VD5导电发光显示。发光二极管的亮度和发光的个数与输入端流人的电流近似成比例。即输入电流小时，发光二极管发光的个数少且亮度也小；输入电流大时，显示发光的二极管的个数多且亮度大。输入电流从小到大变化时，发光次序为VD1，VD2～VD5，而且亮度对应地由小变大；输入电流从大到小变化时，发光二极管的亮度相应变暗直到熄灭，次序为VD5，VD4～VD1，比较生动、直观。当输入电流B流向A时，晶体管VQ1、VQ3的工作电流下降，发光二极管VD1～VD5不发光，而VQ3、VQ4处于放大状态，发光二极管VD6～VD10发光显示，其过程与前述过程相同。通过VQ1、VQ3、VD1～VD6与VQ2、VQ4、VD6～VD10这两侧对应地工作，鲜明地显示出被测电流的大小和方向。为满足演示实验需要，还设置了3个量程挡位可供选择，并有二极管过载保护。 元器件选择：晶体管VQ1与VQ2，VQ3与VQ4要求分别配对，即配对管的β值基本相同。VQ1、VQ2选NPN型小功率硅管3DG或3DK型，β在70～100之间；VQ3、VQ4要求ICM＞50mA，PCM≥200mW，β在50～100之间的PNP型硅管如3CG23，3CK3等。发光二极管取市售Φ5mm的圆形普通(红色)发光二极管。其余元件规格如图所示。 |
