发光数字电路
发布时间：2011-6-1 10:10
发布者：circuit_share

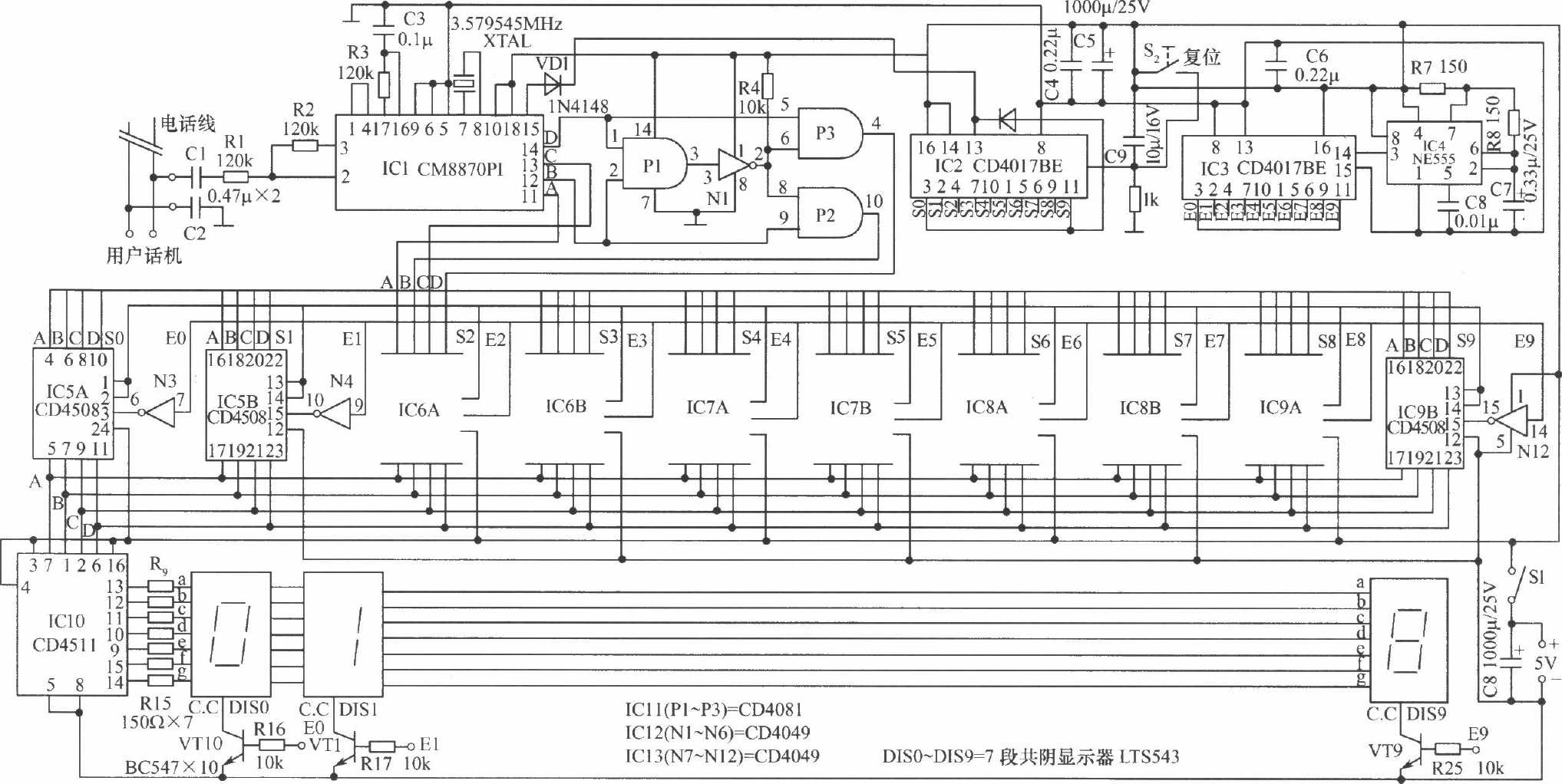

 商场的“今日金价”，宾馆的“今日房价”，加油站的“今日油价”等价格，常采用发光数字显示，新颖别致，引人注目。发光数字显示牌设计新颖独特，采用动态扫描及编译码技术，用很少的IC驱动多只数码管显示管，并可方便地增减数码管个数，调整设置方便，不怕掉电。 电路原理如图所示。N1～Nn为9位微型数码拨动开关，设置时，每个开关每次只能接通其中1位(1～9)，其余断开。当1～9全部断开时表示为“0”。例如，若要前3位数码管N1～N3显示“098”，则N1～N3的接通状态为：N1-未接通，N2-第9位接通，N3-第8位接通；其余设置方法相同。显示屏DSP中N1～Nn为1.5英寸高亮度共阴数码管，依次与N1～Nn对应。 |
