数显病员呼叫装置主机电路图
发布时间：2011-6-1 10:09
发布者：circuit_share

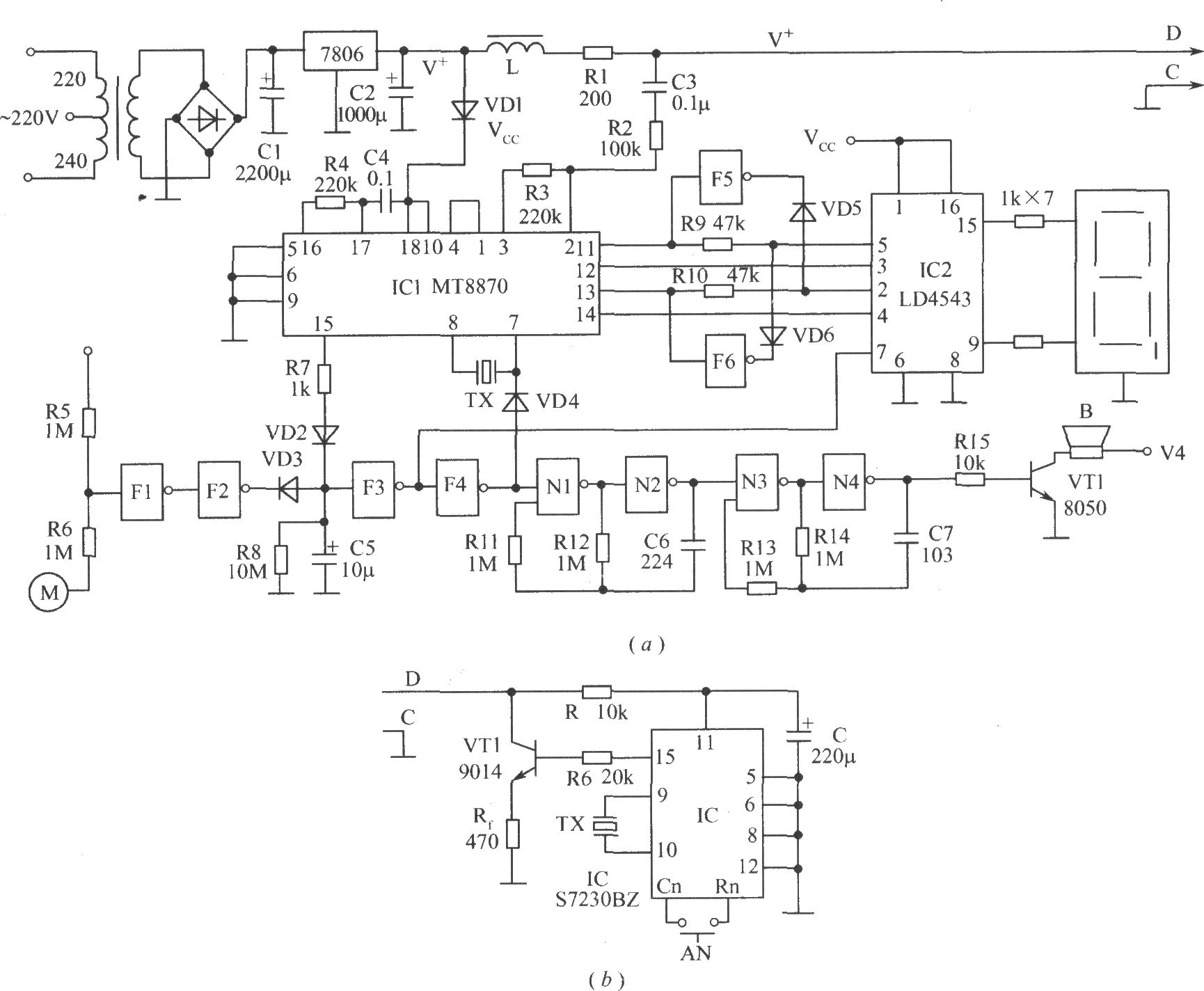

 数显病员呼叫装置对减轻护理人员劳动强度，方便病员与医务人间的联系起到了很重要的作用。图(a)为主机电路图，图(b)为分机电路原理图。IC选择MT8870，亦可用同类型电路代替，如CM8870E等，IC2亦可用MC14543B等代用；F1～F6合用一片CD4069UBP无缓冲门非门电路，N1～N4合用一片四-2输人与非门电路CD4011BP。数码管选用共阴型，如用共阳型，则需将IC2的6脚接Vcc，分机IC可选用任何型号的DTMF拨号IC。T可用4.433MHz或3.58MHz的晶振(8MHz以上的高频晶振亦可应用，但晶振频率超过16MHz时，“1”键反应不灵敏，但可用“11”键代替)。L可用电话机负担通话电路所用的隔离电感。其他元器件如图所示。 |
