光电耦合式彩电遥控关机电路

发布时间:2011-5-31 10:09    发布者:circuit_share
关键词: 彩电 , 光电耦合 , 遥控关机

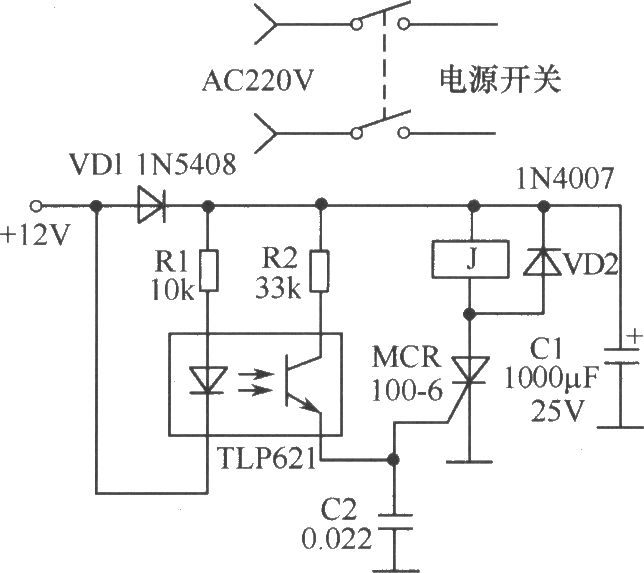

光电耦合式彩电遥控关机电路与如图所示。电路中的12V电源来自机内受遥控电路控制的开关电源或行电路产生的 12V电压输出端。开机后, 12V电压通过VD1向C1充电,光耦内部的发射二极管呈截止状态,故晶闸管不导通,电源开关自锁,电视机正常工作。在用遥控器关机后,机内的 12V电压消失,由于VD1的存在,C1只能通过R1和光耦内部的发射二极管向 12V电压的负载回路放电,光耦内部的光敏接收管导通,晶闸管G极得电触发导通,继电器J瞬间吸合,电源开关释放,电视机实现遥控交流关机。电路中的C2起抑制干扰作用,可防止晶闸管误触发(导通)。
