采用并联外部功率管的方法来降低AD693功耗的电路
发布时间:2011-5-26 08:49 发布者:
电路图分享
关键词:
AD693
,
功率管

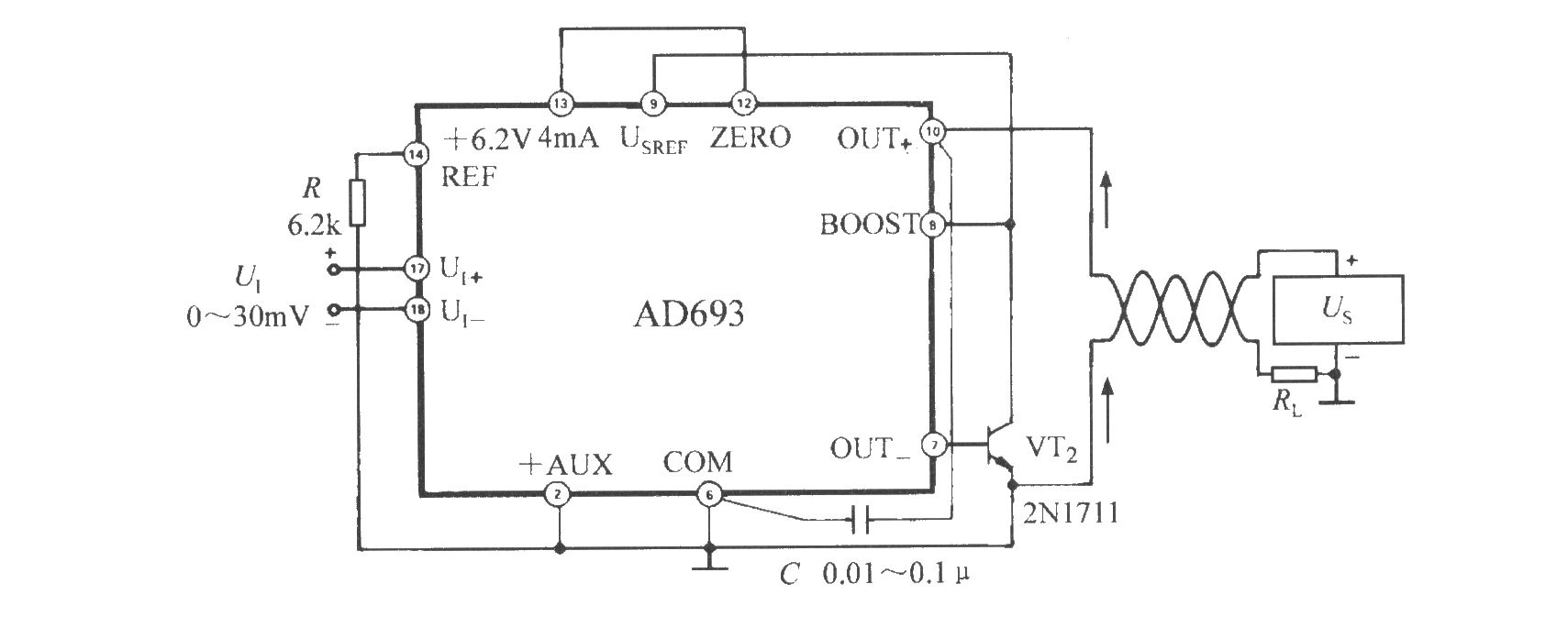

在AD693内部以输出晶体管VT1的耗电量为最大,必要时可采用并联外部功率管的方法来降低其功耗,具体
电路
如图所示。VT2可选用2N1711型或2N2219A型NPN功率管,其基极接OUT-端,集电极接BOOST端。要求功率管的截止频率fT=10~100MHz,交流
电流
放大系数β>10。2N1711和2N2219A的主要参数为UCEO=75V,ICM=0.8A,PCM=0.8W。
