看门狗电路
发布时间：2011-5-25 10:16
发布者：circuit_share
关键词：
看门狗

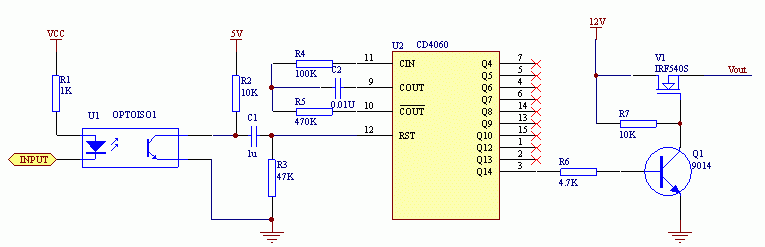

如下图：电路工作的时候只要定时给CD4060复位脉冲，就能保证Q1处于截至状态，从而使受控的NMOS管处于导通状态给处理器电路系统供电。 该电路的优点是定时的时间可以比较长，几分钟都没问题，可以给那些需要较长时间初始化的系统足够的时间进行初始化工作。脉冲触发喂狗，上电时通过R2、C1、R3自动给计数器一个复位脉冲，确保Vout有输出。电路成本也低廉。 该电路的最大缺点是喂狗脉冲要求比较宽。 对于该电路还有什么地方可以改善的欢迎各位大虾提出宝贵的意见。 |
