Vishay发布用于VCNL4000全集成式接近和环境光光学传感器的新款演示套件

发布时间:2011-5-20 15:11    发布者:eechina
关键词: 光学传感器 , 环境光

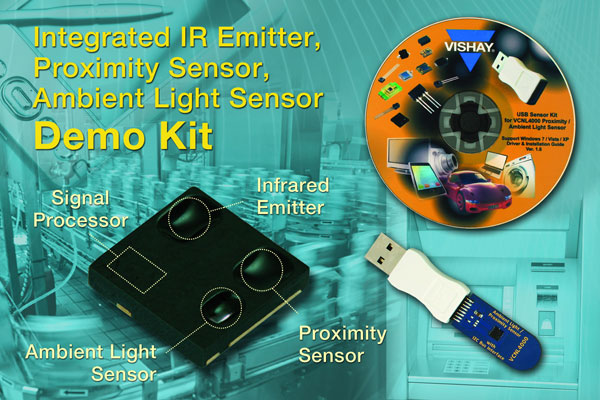

Vishay发布用于VCNL4000全集成式接近和环境光光学传感器的新款演示套件。演示套件中的VCNL4000安装在一块PCB板上,并配有USB接口和的演示软件,使设计者不用花很多钱就能为其应用轻松评估这款器件。

作为全集成式传感器,VCNL4000将红外发射器、接近光敏二极管、环境光探测器、信号处理IC,以及I2C总线通信接口装进一个小尺寸的3.95 mm x 3.95 mm x 0.75 mm无引脚(LLP)表面贴装封装内。

VCNL4000演示套件包括两个接口面板:一个用于环境光功能,另一个用于接近探测功能。设计者可以调整传感器的重要参数,观察在其应用上的实际效果。此外,他们还可以轻松试验不同的外壳或透镜窗口材料,以便确定该如何更改敏感度或传感器的输出。

Proximity Function软件可对发射器电流、采样率、采样模式和测量结果的输出单位进行调整。软件包括自动的噪声和偏移补偿,可显示整个动态范围和传感器输出的有效动态范围。

Ambient Light Function软件可对采样率和采样模式进行调整,自动对类似Proximity Function这样与温度有关的漂移进行调整,可显示整个动态范围和传感器输出的有效动态范围。输出结果以数字加勒克斯的方式进行显示。

VCNL4000不仅可以用在计算和工业设备、显示器上,对于智能手机、触屏手机、PDA、GPS和数码相机等便携设备,VCNL4000还能够用作控制触摸屏开和关的接近传感器,达到节省能源的功效。另外,传感器可以用作集成的环境光功能,用于显示器/键盘的对比度控制和调光。

对于设计者来说,VCNL4000把这些应用所需的全部电路装进一个器件里,不需要光栅,也不需要把红外发射器和光敏二极管对齐在一条直线上,极大简化了设计和开发过程。


VCNL4000演示套件将在5月提供样品,并实现量产。
