采用CD4060B构成的高可靠通用定时器

发布时间:2011-5-20 10:41    发布者:circuit_share
关键词: CD4060B , 定时器

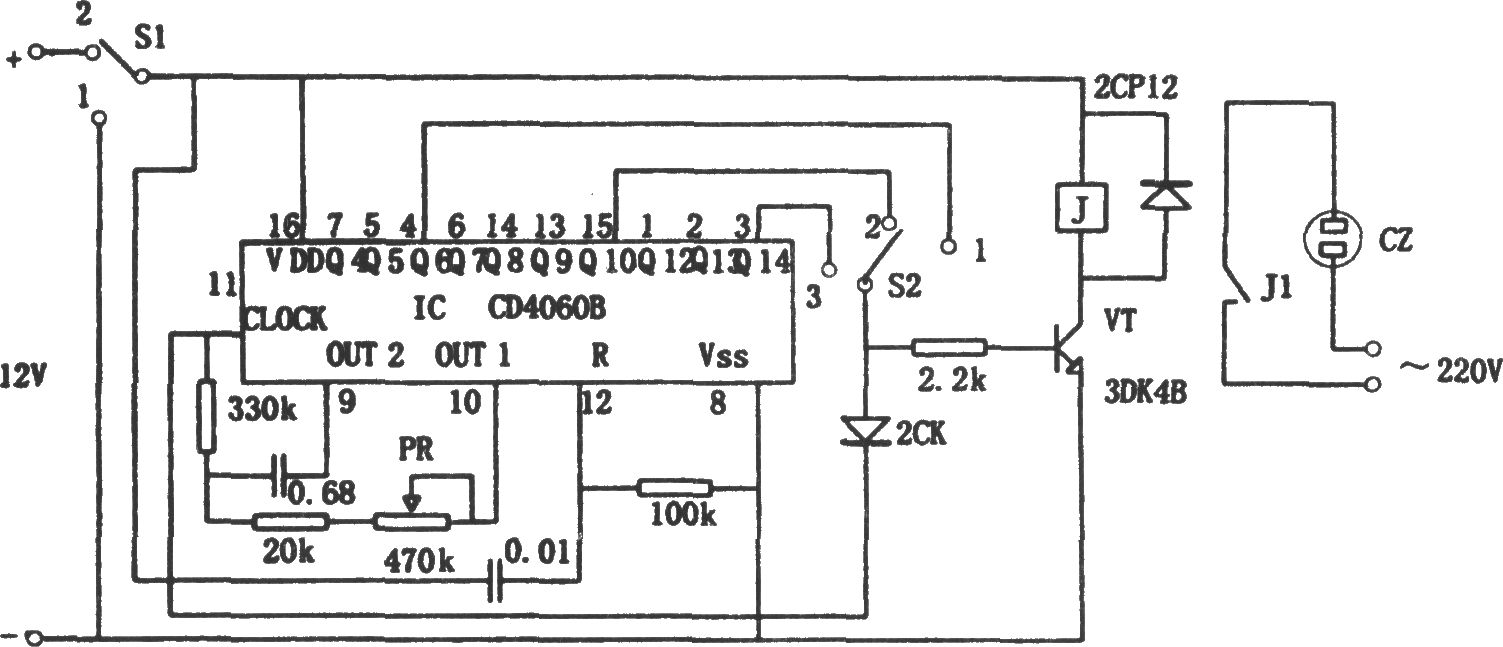

如图所示为采用CD4060B构成的高可靠通用定时电路。该电路定时时间可从1秒到1小时,由开关S2进行三挡控制,即:S2置1时,定时时间为1~20秒; S2置2时,定时时间为15~320秒;S2置3时,定时时间为4~85分钟。电路可用PR校准定时时间。定时方式为计数式。CD4060B为二进制的14级计数器,S1从1转到2时,电路自动清零,定时时间开始,J不动作,常闭触点J1接通,插座CZ上有电压对外供电。定时时间到后,CD4060B输出高电平,晶体管VT导通,J通电动作,J1触点断开,切断CZ供电电源,定时时间结束。
