温度窗口超限告警电路(MAX6502/4)

发布时间：2011-5-20 10:18 发布者：circuit_share

关键词： MAX6502 , 温度

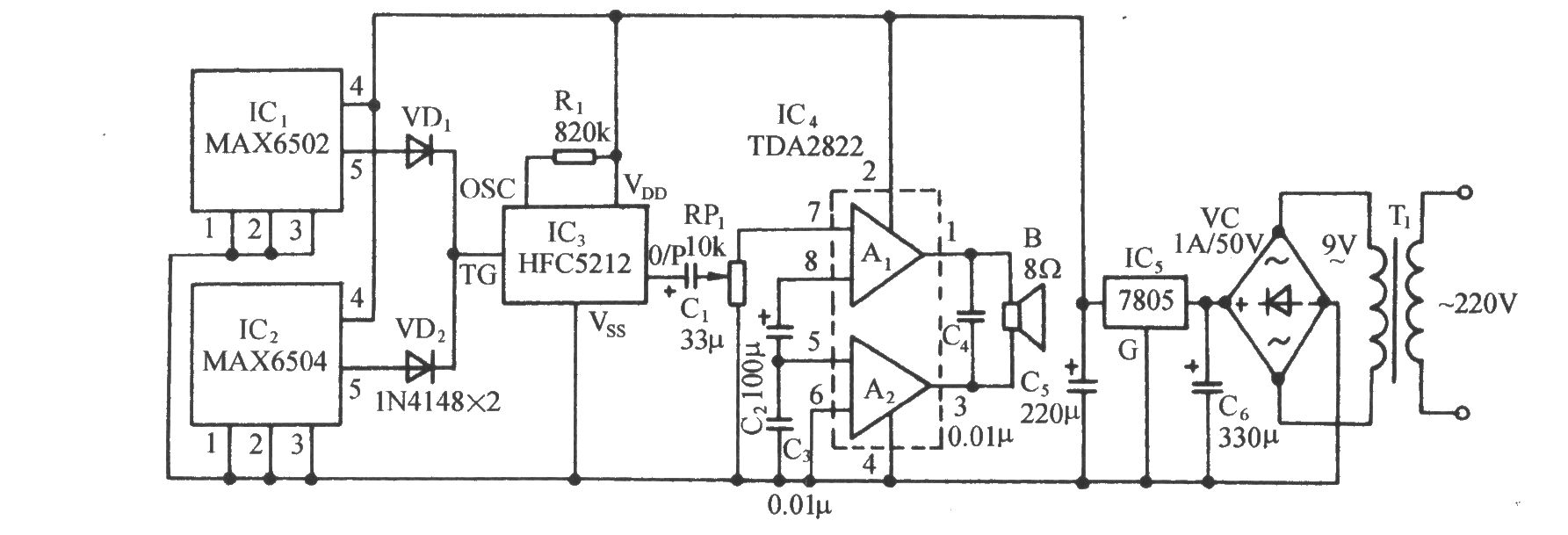

如图所示电路，它由上下限温度检测电路、语音发声电路、音频功放电路和交流降压整流电路等组成。温度上限监测器由温度开关集成电路MAX6502进行监测，它能将被监测的物件的温度转换为相应的电信号，当信号电压超过设定的阈值温度(例如55oC)时，温度开关内的电压较器经比较、判决，由单稳态触发器输出一整形脉冲，并由推挽输出级输出一高电平控制信号。该信号经VD1加至发声电路IC3的触发端TG，使其触发发声。
