由两块RS6445C长时间定时集成电路构成的间歇定时器电路
发布时间:2011-5-19 08:48
发布者:电路图分享

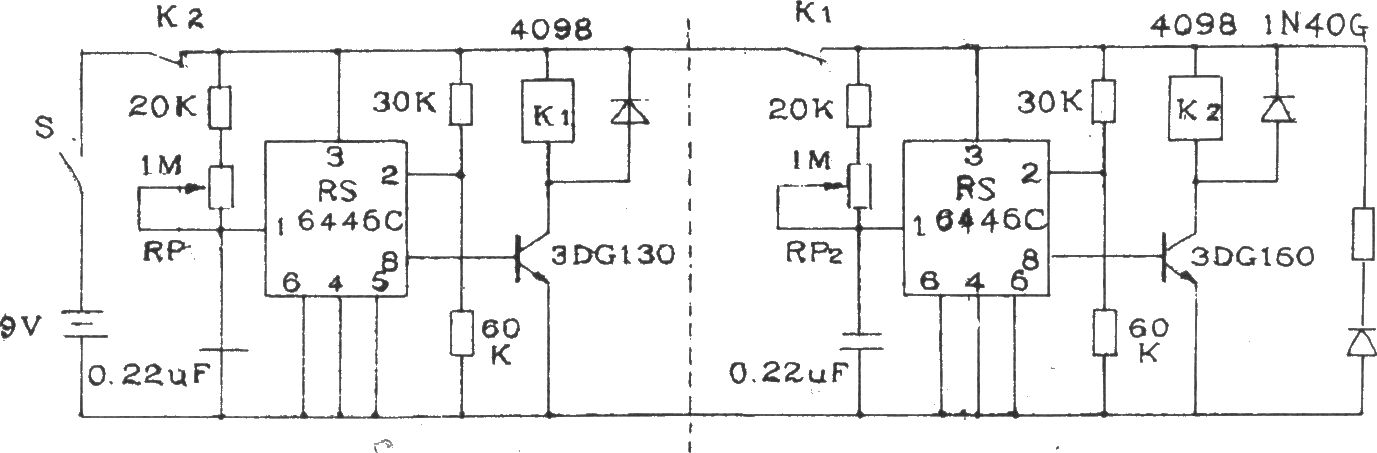

此电路能控制设备间歇工作。图中4、5两脚接地,预置电平均为低电平L,电位器RP1和RP2分别用来调解工作时间和停止时间,二者均可在0.5~24小时内连续调整。若需减短定时时间,可增大相应电位器阻值。如果按图中虚线一分为二,则可成为两个独立的定时器。 |
此电路能控制设备间歇工作。图中4、5两脚接地,预置电平均为低电平L,电位器RP1和RP2分别用来调解工作时间和停止时间,二者均可在0.5~24小时内连续调整。若需减短定时时间,可增大相应电位器阻值。如果按图中虚线一分为二,则可成为两个独立的定时器。 |
