增强型中档内核超低功耗18引脚PIC单片机(微芯)

2009年12月18日 09:12    嵌入式公社
关键词: PIC , 单片机 , 功耗 , 内核 , 增强型

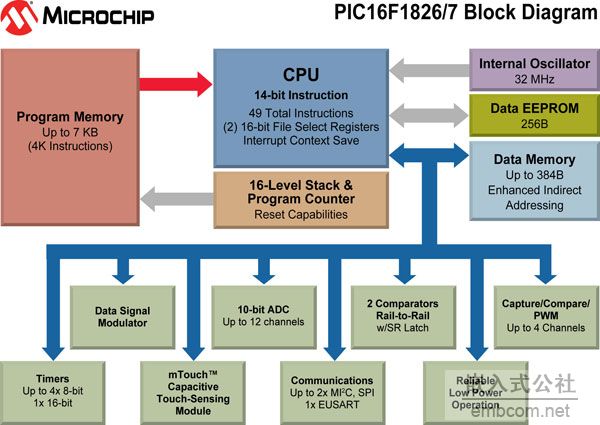

美国微芯科技公(Microchip )推出PIC16(L)F1826和PIC16(L)F1827 通用8位单片机MCU)。这是采用公司增强型中档内核的最新款PIC MCU。作为此内核向18引脚扩展的首款产品,PIC16(L)F1826/7 MCU提供了一个先进的外设集,包括一个mTouch电容式触摸传感模块、双I2C/SPI接口,以及采用Microchip nanoWatt XLP超低功耗技术实现业内领先的超低功耗的“LF”型号产品。MCU提升的速度、简便易用的性能和低成本为许多设计中仍在使用的传统18引脚PIC MCU提供了卓越的引脚兼容的迁移路径。



在2009年5月的《IEEE综览》(IEEE Spectrum)分析文章中,PIC16C84被誉为“25颗震惊世界的微芯片”之一。PIC16(L)F1826/7MCU正是这一持久传统的自然延伸。凭借Microchip增强的中档架构,这些MCU的性能提升了50%,14条新指令使C语言编程更加高效,与上一代8位PIC MCU相比,代码效率提高了40%。除了mTouch电容式触摸传感模块和双IC/SPI接口外,外设功能的提升包括增强的PWM功能,以及能使设计人员定制通信接口并将多种功能融入一颗MCU中的数字信号调制器。nanoWatt XLP技术可在各种应用中实现市场领先的电流消耗,提高整体能效和/或延长电池寿命。



PIC16(L)F1826/7 MCU的应用实例包括消费类(如激光打印机和遥控器);工业类(如“绿色”照明、嵌入式网络网关、交通监视器、触摸屏和计量仪表);以及汽车市场(如LED日间照明灯和尾灯)。

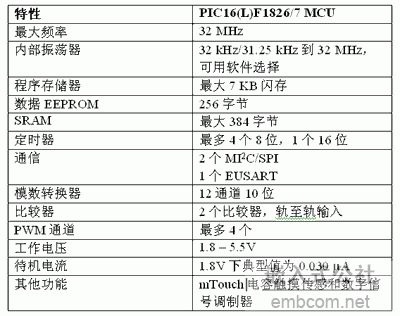

关键特性



开发工具支持

PICkit 2 18引脚演示板(部件编号DM164120 - 4)提供了一种快速简便地评估和开发PIC16(L)F1826/7 MCU的方法。该板包括4个LED、一个用于模数转换器(ADC)的电位器、一个按钮、一个实验电路区、一个用于PICkit 3在线调试器/编程器(部件编号PG164130))的6引脚连接器,以及两个裸板,供设计人员自己开发项目使用。预计PICkit 2 18引脚演示板将与PIC16F1827MCU样片一起在2010年第一季度更新。

Microchip的整套标准开发工具均可用于PIC16(L)F1826/7 MCU,包括用户友好和免费的MPLAB IDE,以及用于PIC16 MCU的HI-TECH C编译器。精简版HI-TECH C编译器是一个功能齐全、完全免费且无时间限制的编译器版本。对于程序空间有限的应用,标准版和PRO专业版提供了更紧凑的代码和提升的性能。此外,还有各种调试硬件,包括广受推崇的PICkit 3在线调试器/编程器、MPLAB ICD 3在线调试器、MPLAB PM3通用器件编程器和MPLAB REAL ICE™在线仿真器。所有这些工具现在都可以通过microchipDIRECT (http://www.microchip.com/get/40084701400463)购买。关于Microchip开发工具的更多信息,请浏览http://www.microchip.com/get/400847034375

器件封装

PIC16(L)F1826/7器件采用18引脚PDIP和SOIC封装;20引脚SSOP封装、28引脚 6毫米x 6毫米QFN和4毫米x 4毫米uQFN封装。可通过http://www.microchip.com/get/400854761805556获取样片,并通过microchipDIRECT(http://www.microchip.com/get/40084701400463)进行批量订购。欲了解更多信息,请联络Microchip销售代表或全球授权分销商,或浏览Microchip网站:http://www.microchip.com/get/400846900115741
欢迎分享本文,转载请保留出处:http://www.eechina.com/thread-6596-1-1.html     【打印本页】
