双表控制的可控硅定时器电路
发布时间：2011-5-18 10:06
发布者：circuit_share
|

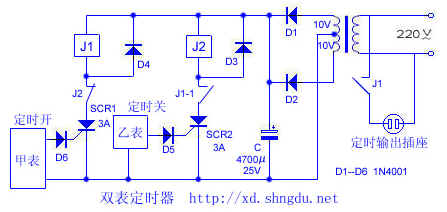

本定时器由两只具有闹铃输出的电子表通过可控硅控制，能任意开／关，且关机后从电源变压器初级断电，无空耗、安全、节电、可靠性高。 工作原理：电路如附图。使用时按下K1，电源经B、D1、C1降压、整流滤波后得到6V直流电。此时电源经常闭触点J-3使J1工作，J1的常开触点J1-1闭合，电路自锁。此时放开K1后电路由于自锁而处于工作状态。当定时开机音频信号从A、B两端输入，经D3、C3整流滤波后触发可控硅SCR1，使得J2得电工作，J2的常开触点J-2闭合，插座Ｗ得电，受控电器被接通。同理，当另一支电子闹表的定时关机音频信号从Ｃ、Ｄ进入后，经D5、C4整流滤波后触发SCR2，J3得电工作，J3的常闭触点J-3释放断开，J1失电，从而使得J1的常开触点J-1也释放断开，整个电路停止工作。R1为限流电阻，C2为J1的启动电容，D2、D4、D6为保护二极管。 制作：Ｂ用小型12V变压器，输出电流要大于J1、J2、J3工作电流的总和。J1、J2、J3可用6V小型单刀继电器。J2的触点电流可根据受控电器的功率而定。可控硅用几十毫安的即可。  |
