双表定时器电路

发布时间:2011-5-18 10:06    发布者:circuit_share
关键词: 定时器 , 双表

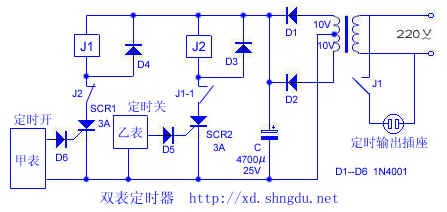

本装置能对各种家用电器每天进行开和关的控制,电路原理如下图。AC220V经变压器B降压,再经二极管D1、D2进行全波整流、电容C滤波后得到约14V的直流电压,此电压加到可控硅SCR1两端,当甲表输出一个定闹脉冲(开)时,SCR1导通,继电器J1得电,其触点J1闭合,定时插座有电输出,同时J1-1触点闭合为SCR2导通作了准备,当定时到点时,乙表输出一个定闹脉冲(关),SCR2导通,其触点J2断开,SCR1截止,其触点J1、J1-1都断开,定时插座无电输出,SCR2也因J1-1断开阳极失压而截止,J2恢复闭合状态,电路又回到初始状态。

元件选择:二极管D1~D6可用1N4001,甲、乙两表要用具有定闹输出的电子表,如体育挂表、讲话电子表等,从压电蜂鸣片两端引出定闹信号,J1、J2均用12V继电器,触点容量为5A,可控硅SCR1、SCR2用普通3A的即可。
