简单实用的恒温控制器电路

发布时间:2011-5-18 10:00    发布者:circuit_share
关键词: 恒温控制器

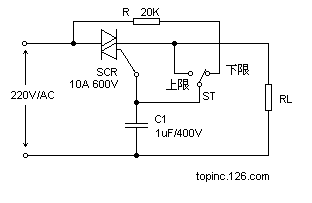

电路虽简单,确可以达到控制效果。电路见图示。



工作原理如下:ST是WTQ-288型电接点压力式温度计,当恒温箱内的温度降低到下限时,ST的指针与下限接点接触,双向可控硅通过R被强制触发导通,接通加热器RL的电源,于是恒温箱内温度上升。ST的指针转动,与下限触点脱离。这时虽然触发回路已断开,但由于电容C的移相作用,当电源电压过零时,电容电流却不为零,这样,当电源反相后,仍能为双向可控硅提供触发电流而使可控硅导通。

当恒温箱内的温度上升到上限温度值时,ST电接点温度计的指针与上限接点接触,双向可控硅失去触发电流,在电源电压过零时关断。这时恒温箱温度开始下降,当温度下降到下限值时,双向可控硅又被触发导通,接通加热器RL的电源,使恒温箱内温度上升,如此循环达到恒温的目的。

可控硅的功率可根据负载大小选取,功率加大时,应适当加大电容C的容量,以保证足够的触发电流。
