新一代的触摸无级调光调速电路NB7232

发布时间:2011-5-18 10:00    发布者:circuit_share
关键词: NB7232 , 触摸 , 调光 , 调速
一、 电路概述:

NB7232触摸(按键)式无级调光(调速)/开关电路,是宁波市科技园区 甬晶 微电子有限公司经过优化设计和工艺改进推出的新产品,完全兼容于早期的LS7232、CS7232、M7232、SM7232等,采用CMOS工艺,工作电压5V,较早期采用PMOS工艺的LS7232(工作电压15V)的性能和稳定性要好的多。广泛用于生活中白炽灯光(台灯、吊灯等)和马达速度(台扇、吊扇、吸尘器等)的控制,它与一个主要由双向可控硅组成的外围电路一起,采用触摸(或按键)方式对光源(或马达)进行调光(或调速)及开关的控制,并具有调光或调速位置的记忆功能。摆脱了传统的机械开关或电位器调节的形式,是一种新颖的升级换代产品。

二、 工作原理:

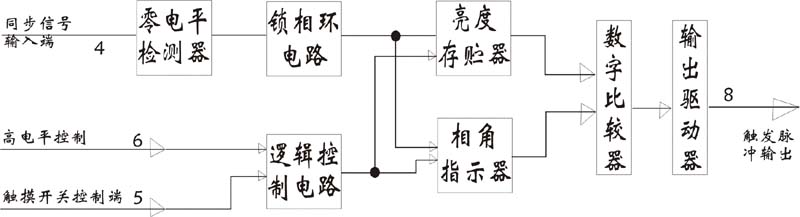

电路由输入缓冲器、锁相环、控制逻辑、亮度记忆、相角指针、数字比较器和输出驱动器组成。其框图见图一:



电路的基本工作原理为(调光为例):人体带电与市电同频,当人体接触触摸片时,经输入缓冲级的削波、放大、整形,成为标准的MOS电平。触摸持续时间大于32毫秒小于332毫秒时,控制逻辑部分控制电路呈开关工作状态。当触摸持续时间大于332毫秒时,控制逻辑部分控制电路呈调光工作状态,输出触发脉冲相位角在41度至159度之间连续周期变化,并根据人眼的感受力,分为快、慢和暂歇三个过程。当触摸结束时,亮度记忆对该时相位角进行记忆,若再施与大于32毫秒,小于332毫秒的触摸,电路呈关状态时,相位角仍由该部分记忆,保证电路在下一次开状态时,保持原选定相位角,光源保持原亮度。触发脉冲与市电的同步,由锁相环保证,电路的工作时钟,也均由其产生。同时,电路还具有遥控(即远端触发)功能,和渐睡(即由亮至暗,最后关闭)功能,其延续时间由外电路设置。

三、管脚排列和功能说明:



管脚功能说明:

1. Vss — 5V电源。

2. Doze — 渐暗功能。当导通角最大(159°)时。外界对该脚施于83±3个脉冲,则SCR的导通角从159°连续变至40°,最后截止(不输出触发脉冲)。

3. Cap — 锁相环外接滤波电容(参考值0.47μF)。

4. Syn —市电频率同步信号输入端。

5. Sen2 — 触摸控制端。低电平触发,人体触摸点。

6. Sala — 远距离控制端。高电平触发,抗干扰好,适于较远距离的按键式调光控制。

7. VDD — 0V。

8. Out — 输出触发脉冲。

四、 典型应用电路

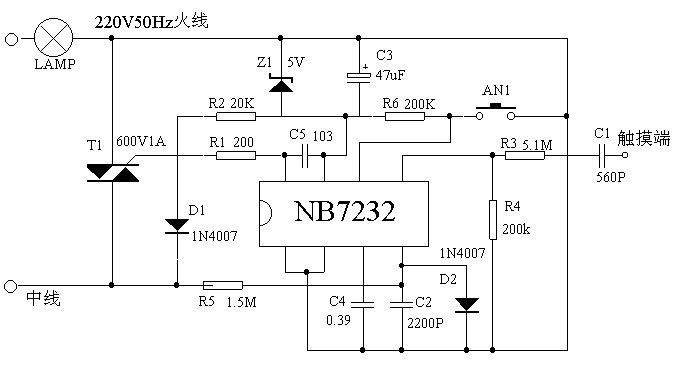

图一(组件和负载串联接法,可直接取代原机械式的电灯或调速开关。)

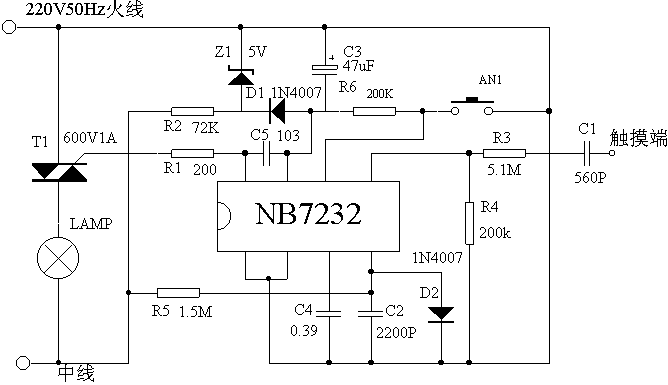

图二(组件和负载并联接法,IC电源取自市电较稳定,适合灯具生产厂家采用)



注:

1.双向可控硅SCR可根据负载功率大小选择97A6(约1A)、TLC336A(约3A)、BT136-500D(约6A)中的一个,选择原则是触发电流要小于25mA。

2.C4取值在0.1 " 0.47uF之间,C2取值在2200 " 4700pF之间。

五、 主要技术指标:

电源电压:5V。
输出脉宽:40ms。
输出触发脉冲导通角:41°"159°。
调光周期(从最亮到最亮):4.2s。
电源电流:1.5"2.5mA。
输出端灌入电流:≤25mA。
输出触发脉冲幅度:Vss-3V。
渐暗脉冲:83±3。
