高挡步进调光灯控制器电路
发布时间：2011-5-17 10:07
发布者：circuit_share
关键词：
调光灯

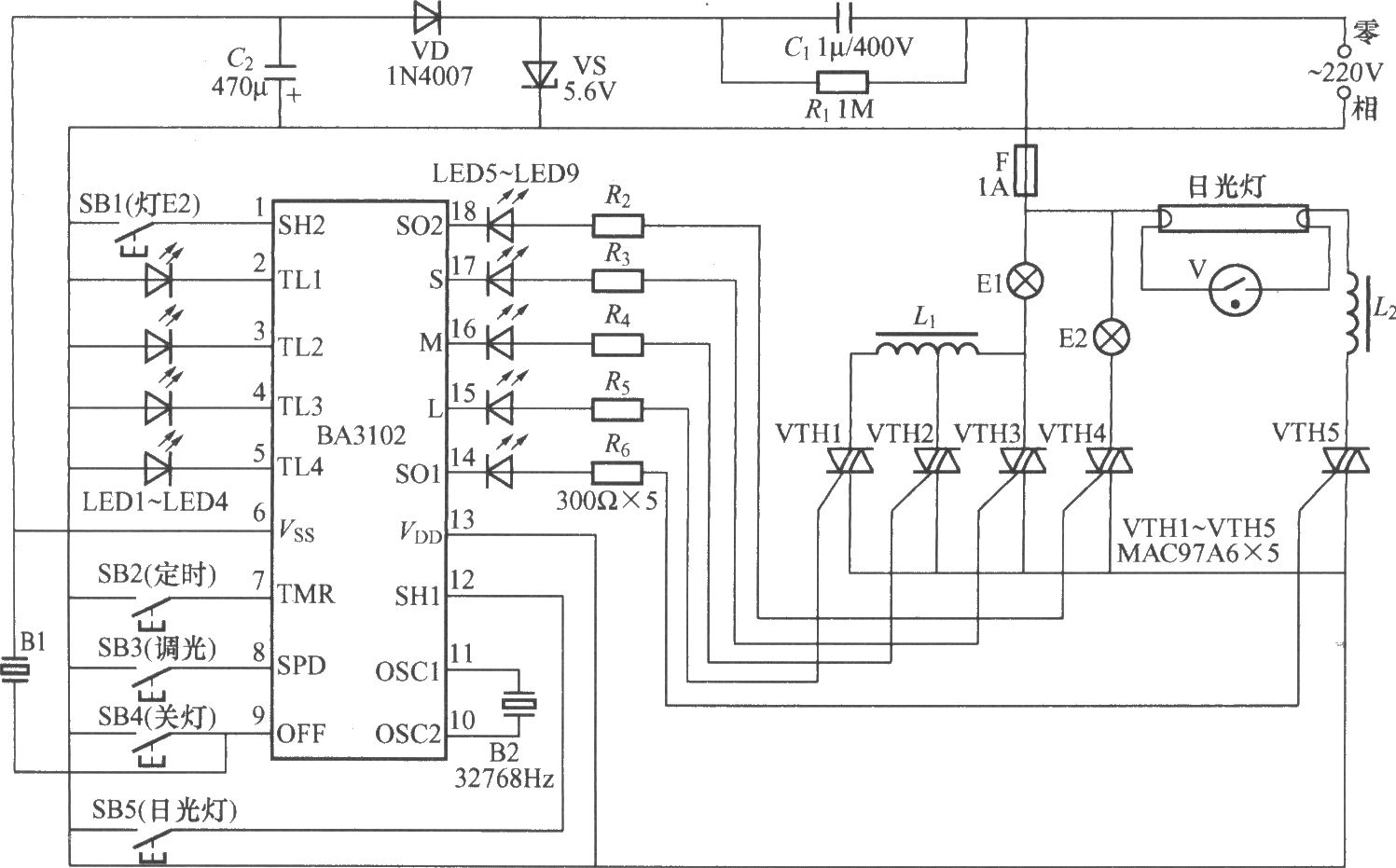

 如图所示是一个新颖高档步进调光灯控制器，它具有以下功能：可控制电灯E1有强、中、弱强光与熄灭四挡步进调光；能使电灯E1以1h、2h、4h和8h四挡定时熄灭功能；另外还可控制一路壁灯E2的开启与关闭以及一路日光灯的工作。使用操作时，均以轻触按钮开关实现，每按一下都有相应发光二极管点亮显示以及蜂鸣器鸣叫指示。 电路核心器件是一块BA3102型电风扇控制专用集成电路，它具有强、中、弱三挡风速控制；8h四段式不累进电子定时(1、2、4、8h)；有两组非独立摆头控制输出。它采用标准DIP-18封装，使用电源电压为范围为5～6V。图中，L1为普通电风扇调速器里的电感线圈，现根据各人需要使用其中三个线头。L2为与日光灯管相配套的镇流器。 该电路用第二摆头输出端S02即第18脚输出信号作为壁灯E2控制信号，第一摆头输出端S01即第14脚输出信号作为日光灯控制信号。使用时，只要按一下调光按钮SB3，即开灯E1，BA3102内置程序先以中风启动，即晶闸管VTH2首先开通，由于电感L1串人，灯E发中光，3s后自动转入弱风，即VTH1开通， VTH2关断，L1全部串人E1供电回路，此时灯E1亮度最暗。需要更改灯E1的亮度，只要再按SB3，可使集成块的第15、16、17脚依次循环出现低电平，故可使晶闸管VTH1～VTH3轮流开通，以选择合适的亮度。在改变灯光亮度的同时，都能使相应的发光二极管点亮指示，同时蜂鸣器B1也鸣叫一下。若按定时按钮SB2，可使电灯E1定时熄灭，按1、2、4、8 h......·循环选择。电灯E1在定时工作状态时，发光管LED1～LED4的显示会随时间的经过而显示剩余时间，以清楚显示电灯E1还能亮多久。按SB1可以控制壁灯E2的亮灭，SB5为控制日光灯的亮灭。按一下SB4所有灯具均关闭。 B1为Φ27mm的压电陶瓷片，B2为32768Hz石英晶体，可选用电子表内的石英晶振。SB1～SB5最好采用6×6小型轻触按键开关。其他元器件参数见图，并无特殊要求。 |
