电子节能灯电路汇总

发布时间:2011-5-16 10:08    发布者:circuit_share
关键词: 节能灯


图中,VT1、 VT2可选用MTE13003~13005型大功率管,β值在20~40问,要求两管特性特别是β值要求尽可能一致。T1、T2需要自制:T1的3个线圈可用不同颜色的Φ0.4mm单股铜塑线在外径Φ10mm的高频磁环上绕制,L1、L2双线并绕6.5匝,L3绕2匝,装配时请注意线圈的同名端。T2选用EI型铁氧体磁心,截面积为10mm×7mm,L4与L5用幻Φ0.27mm高强度聚酯漆包线绕制,先绕L5为122匝,抽一个头再绕25匝为L4。L6用如Φ0.8mm高强度聚酯漆包线绕13匝便可,注意组间加绝缘层。E采用35W、12V低压卤钨灯泡。其他元器件参数见图所示。该电路一般不用调试,通电即能正常工作,如果电路不能起振,通常是线圈的同名端搞错。电路长时间工作时,VT1、VT2与T2都不应有明显升温,如果T2磁心烫手,应调节磁心气隙解决,如还不正常,应更换磁心。




上图所示电路,VT1,VT2采用MTE13005型大功率管,且两管特性一致。T采用内径Φ6mm的高频磁环,用Φ 0.5mm的高强度聚酯漆包线穿绕,L1、L2个绕2匝,L3绕8匝。

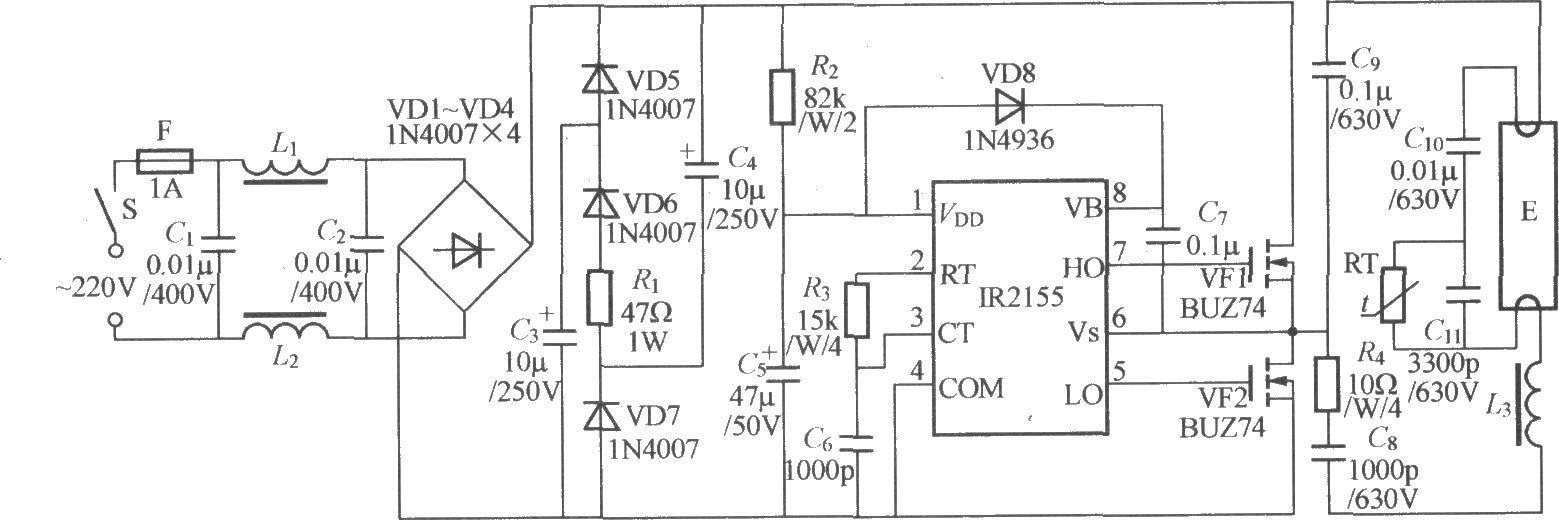

上图所示电路,T采用E5型铁氧体磁心和Φ0.2mm的高强度聚酯漆包线绕制,L1、L2个绕约12~30匝,L3绕200匝;RT采用RTC热敏电阻,如MZ11B、MZ64型等。
