使用TWH8751的光控路灯电路
发布时间：2011-5-13 10:05
发布者：circuit_share

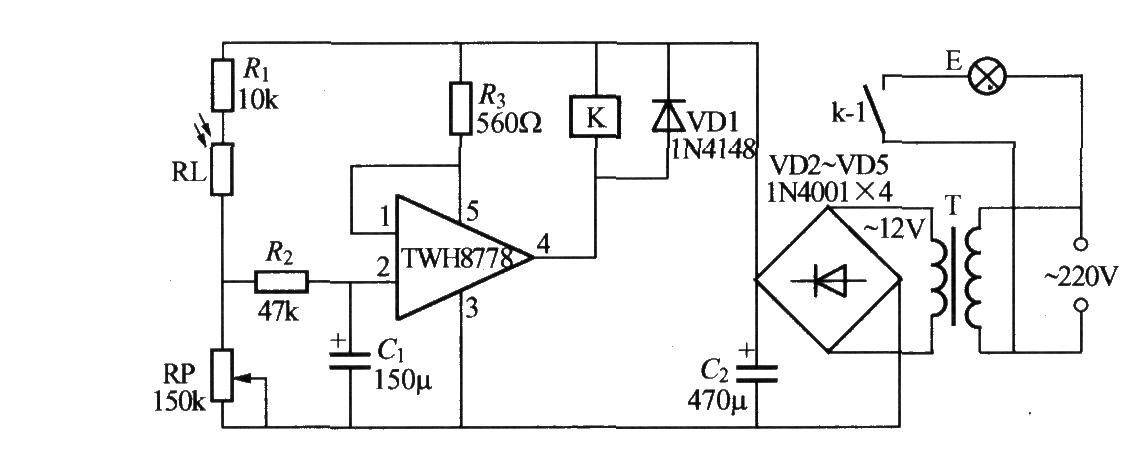

 如图所示是一个采用TWH8751功率开关集成电路构成的光控自动路灯电路，它将TWH8751的输入端第①脚接电源正端，所以输出端④脚状态由选通端即第②脚电平控制。白天，RP受自然光线照射呈现低电阻，选通端②脚为高电平，所以输出端④脚也为高电平，继电器K不动作，路灯E不亮。夜晚，RL无光照射呈现高电阻，选通端②脚为低电平，TWH8751内部达林顿管导通，④脚为低电平，继电器K吸合，其动合触点k-1闭合，路灯E通电发光。调节RP阻值可以调整电路的光控灵敏度。R2、C1为干扰脉冲吸收电路，可消除夜间短暂光线对电路的影响。T可用220V/12V、5VA小型优质电源变压器、K应根据负载大小选择适合的工作电压为12V的继电器，如JZC-22F、DC12V型等。 |
