可燃气体报警器1(7812、7805、555)

发布时间:2011-5-12 09:10    发布者:电路图分享
关键词: 555 , 7805 , 7812 , 报警器 , 可燃气体

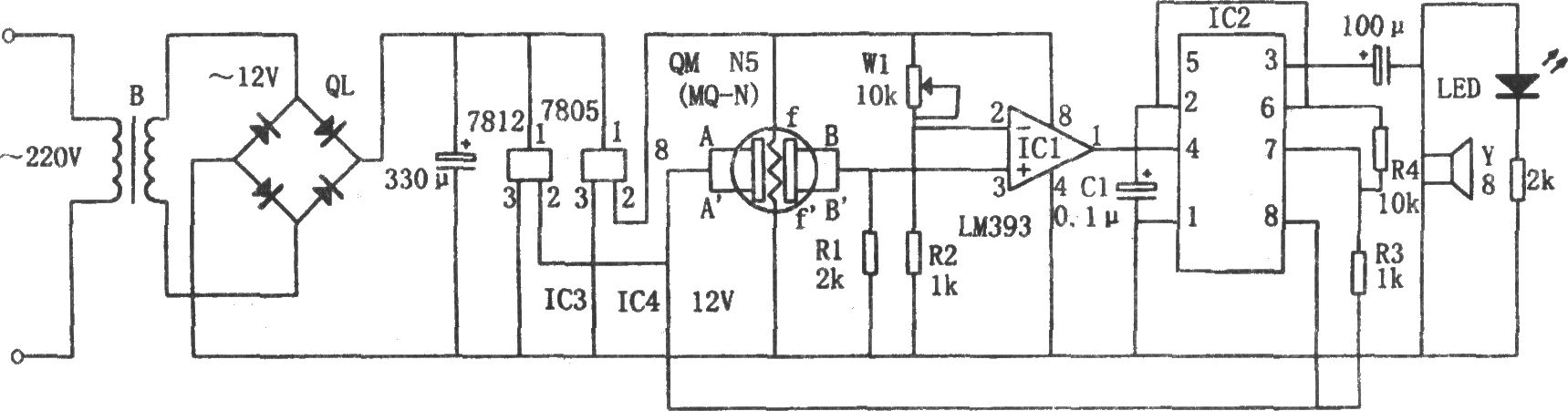

如图所示报警器由降压整流与稳压电路、气敏传感元件、比较电路及音响报警电路等组成。降压整流与稳压电路由变压器B、桥氏整流电路QL、IC3(7812)、IC4(7805)等组成。气敏传感元件采用半导体QM-N5型或MQ-N型器件。比较器IC1采用双电压比较器LM393。音响报警电路由IC2(555)、扬声器Y、LED等组成。当可燃性气体浓度超过一定值时,气敏半导体器件的A-B极间电阻变小,则该电阻与R1的分压增大,相应使比较器IC1③脚的电位升高,且当高于②脚的基准电压值时,IC1输出高电平,使555置位,同时555和R3、R4、C1组成的振荡器起振,振荡频率为f=1.44/(R3 2R4)C1,图中所示参数对应的频率约为1000Hz。555③脚输出的信号推动扬声器Y发出1kHz的音响报警信号,且使LED发光闪烁。当可燃性气体浓度正常时,QM-N5的A-B极间电阻变大,该电阻与R1的分压变小,相应IC1③脚的电位降低,IC1输出低电平(<0.7V),使555复位,电路不发生报警。

本报警电路在可燃性气体的浓度高于0.04%时发出声、光报警信号,以提醒主人注意。
