有毒有害气体报警器(555)
发布时间：2011-5-12 09:09
发布者：电路图分享

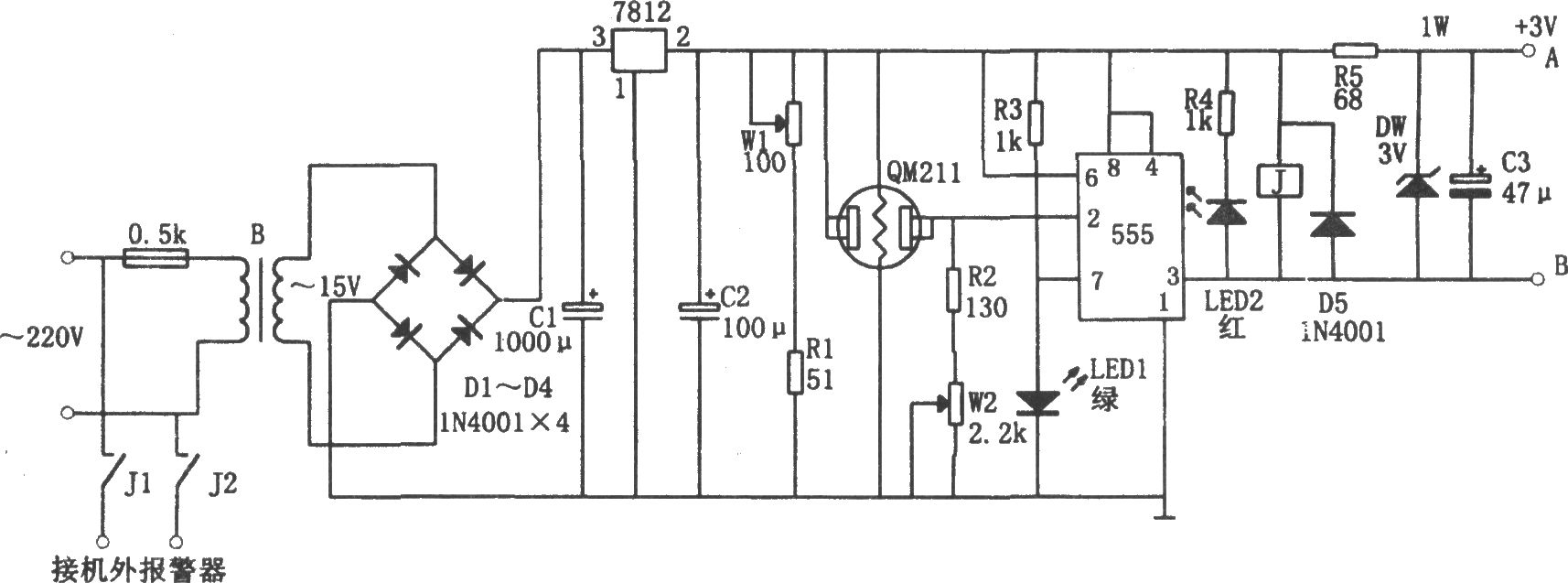

 如图所示为有毒有害气体报警电路。该电路由降压整流与稳压电路、气敏元件、触发及报警音响电路等组成。降压整流与稳压电路由变压器B、整流电路D1～D4、集成稳压块7812等组成。半导体气敏元件采用QM211型，其只需一个稳定的加热电压，约为5V。该电压值可通过调节W1、R1来实现。另外，气敏元件也可换用对某种有害气体特敏感的传感器，不同类型传感器的加热电压有差异。在调试时有约1分钟左右的预热时间。 当室内空气正常时，气敏元件QM211的相应电阻值大，该电阻与R2、W2分压后的电压使555置位，③脚输出高电平，报警电路断开，不发生报警。当气敏元件检测到煤气、石油液化气、汽油、酒精、烟雾等有毒有害气体时，其内阻减小，该电阻与R2、W2分压后的电压升高，从而使555复位，③脚输出低电平，相应又使继电器J吸合，接通报警电源电路，发出报警信号。报警时LED2(红光)闪光。电路中电位器W2用于调整555的触发端②脚的触发电平，正常条件下约为3.5V。 图中A、B外接报警电路，该电路可选用555电路组成的报警器，也可选用专用音响集成电路，如KD9561等器件。本电路中的继电器还可控制机外的报警器或排气扇等设施。 |
