C033构成的汽车水箱水位报警器
发布时间：2011-5-12 09:08
发布者：电路图分享

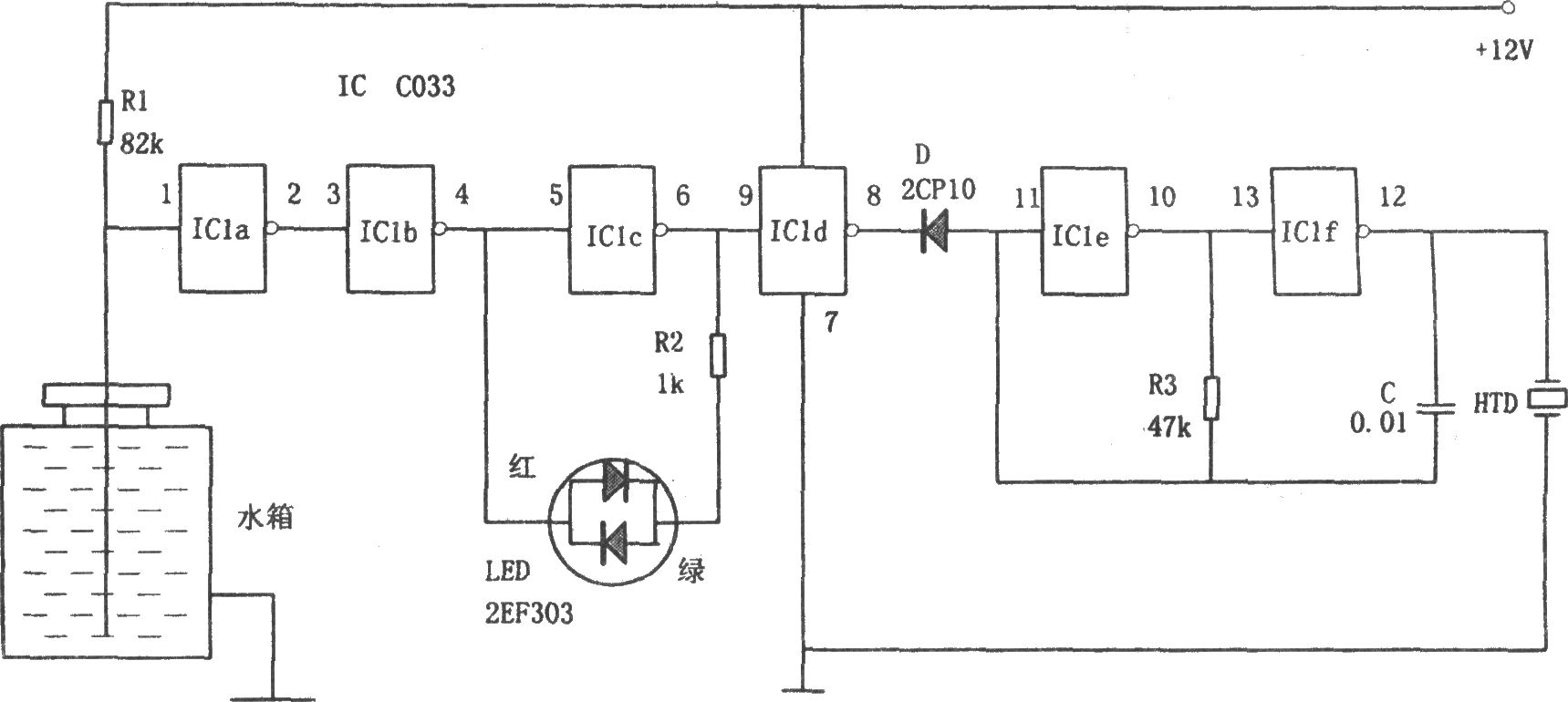

 如图所示为汽车水箱水位报警电路。该报警器由铜棒探测器、六非门C033(IC)、发光二极管LED、压电陶瓷片HTD、电源等组成。 探测器放入水箱内，铜棒的赢径可依具体情况而定，一般选用Φ2mm的漆包线。探测器的下端置于水箱最低水位处，且不与接地的水箱体接触。当水箱水位处于最低水位以下时，探测器与水箱体之间呈开路状态，结果使反相器IC1a的输入端为高电平，相应IC1c的输出端为低电平，LED中的红灯亮，指示水箱水位已处于最低水位以下。同时，IC1d输出高电平，使二极管D截止，IC1e和IC1f组成的振荡器工作，其输出信号促使HTD发出声响报警。当水箱内水位正常(最低水位以上)时，探测器与水箱体之间的电阻较小，结果IC1a的输入端为低电平，相应IC1c输出高电平，LED中的绿灯变亮，指示水位正常。同时IC1d输出低电平使D导通，相应IC1e和IC1f组成的振荡器停振，HTD不发声，电路不发生报警。汽车水箱中的水量减少，将直接影响汽车正常安全行驶，而该报警器恰能在水箱水位处于最低水位以下时发出声光报警，及时提醒驾驶员加水，避免事故发生。 |
