电冰箱外壳漏电报警器电路(NE555、CW9561)
发布时间：2011-5-12 09:05
发布者：电路图分享

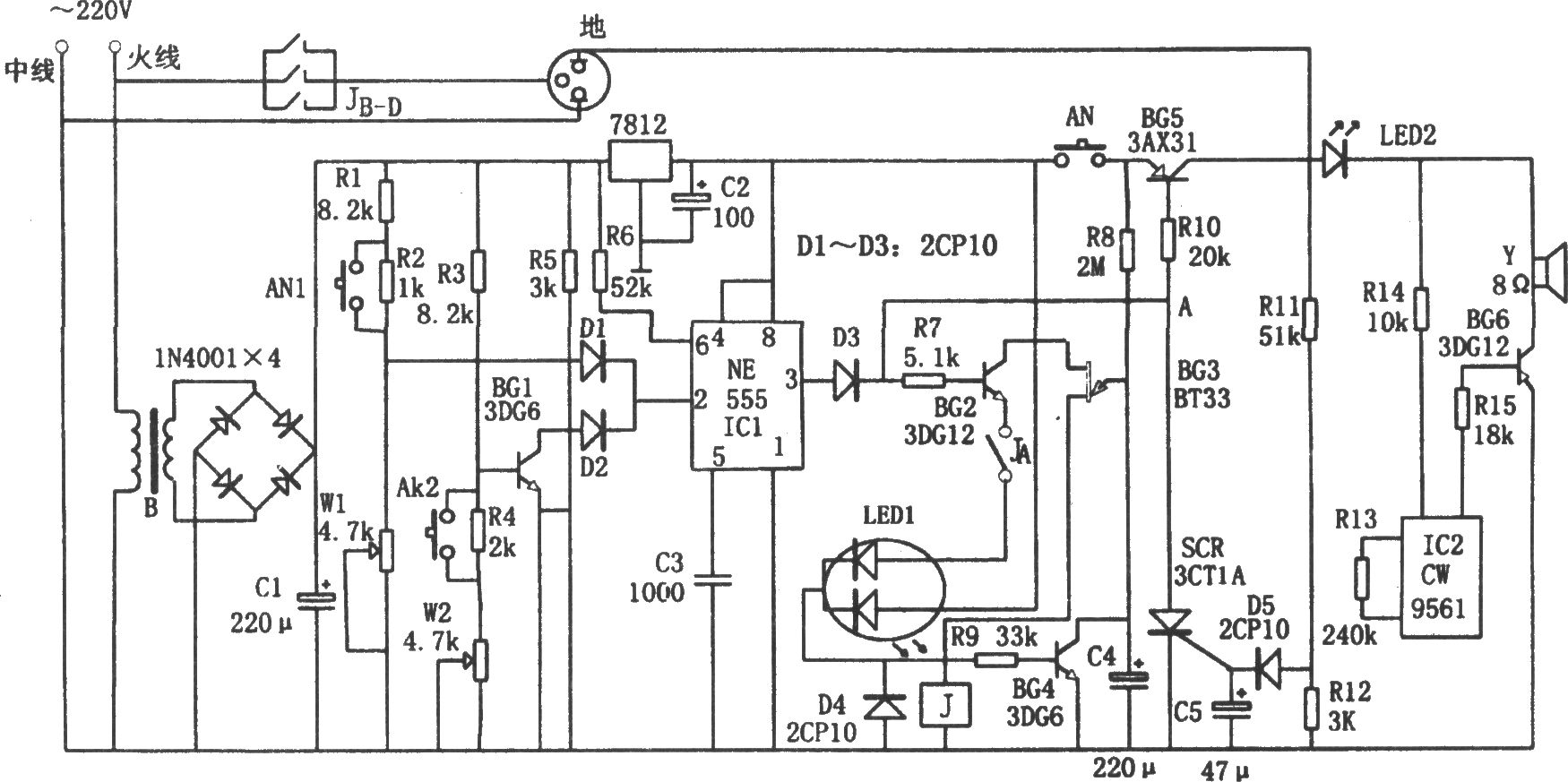

 如图所示为电冰箱外壳漏电报警器电路。该电路由电源电路、单稳态触发器、检波与滤波电路、报警电路等组成。 当插在三孔插座上的冰箱一旦发生漏电时，泄漏电流从电源火线经冰箱外壳至三线插座的地线端，再经R11、R12后至电源中线构成回路，且泄漏电流经R11、R12分压，再经D5检波及C5滤波后，触发可控3CT1A导通，使A点电位钳位于0.6V左右，相应BG2管截止，继电器释放，切断冰箱电源。同时，BG5管导通， 使报警电路的电源接通，发光二极管LED2点亮，集成电路CW9561发出的音频信号经BG6放大后推动Y发出类似消防车的报警信号。若按下冰箱的电源插头，再按一下总清除开关AN，则单稳态触发器的输出信号使BG2管导通，继电器吸合，电路复位正常。 在安装调试时。切忌火线接反。变压器次级电压为14V。继电器为JRX13-1小型继电器，有四对触点，将三对触点并联，以为冰箱供电。 本电路除了具有在冰箱外壳出现漏电的瞬间自动切断电源，并发出声光报警信号外，还具有一般保护器的过压、欠压、延时等功能。 |
