业界速度最快的JFET输入放大器(TI)

2009年12月14日 15:12    嵌入式公社
关键词: JFET , 放大器 , 输入 , 速度 , 业界

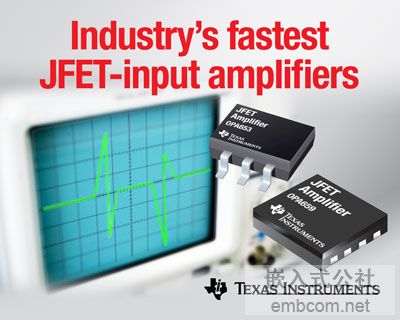

德州仪器 (TI) 推出 OPA653 与 OPA659 JFET 输入运算放大器,据称可实现3 倍于同类竞争产品的 2675 V/us 压摆率,从而可显著提高脉冲响应。上述放大器将宽带电压反馈放大器与高阻抗 JFET 输入级完美结合,可通过其高频率带宽和低总谐波失真充分满足频率域与 FET 分析的需求。



主要特性与优势
•    业界最佳的压摆率与低失真可提高时间域和脉冲型应用的信号完整性:
o    OPA653 是一款具有 2675 V/µs 压摆率与 475 MHz 高信号带宽 (2 Vp-p) 的固定增益 (+2 V/V) JFET 输入放大器;
o    OPA659 是一款具有 2550 V/µs 压摆率与 575 MHz高信号带宽 (2 Vp-p) 的单位增益稳定 JFET 输入放大器;
o    在 100 MHz 时,-60 dBc (OPA659) 与 -66 dBc (OPA653) 的三阶谐波失真 (HD3) 确保优异的高带宽线性。
•    快速建立时间与过载恢复(均为 8 ns)可实现出色的脉冲响应;
•    OPA653 的超低过冲及振铃可满足数据采集卡、高阻抗探针以及示波器前端等低噪声、高输入宽带阻抗应用的需求;
•    OPA659 350 MHz的高增益带宽可优化机器视觉应用,如用于晶片检测设备中的宽带光电二极管互阻抗放大器等;
•    电源电压范围介于 +/-3.5 V 与 +/- 6.4 V 之间,可最大限度地提高设计灵活性;
•    上述器件可驱动 TI 速率为 400 MSPS 与 500 MSPS 的 12 与 14 位模数转换器,其中包括 ADS5474、ADS5463 以及 ADS54RF63 等。

供货情况
采用 VSON-8 或 SOT23-5 封装的 OPA653 与 OPA659 器件均已开始供货。订购 OPA653 与 OPA659 的评估板及样片:www.ti.com.cn/opa659-pr
