触摸式电子开关电路(三)
发布时间：2011-5-12 08:47
发布者：电路图分享
|

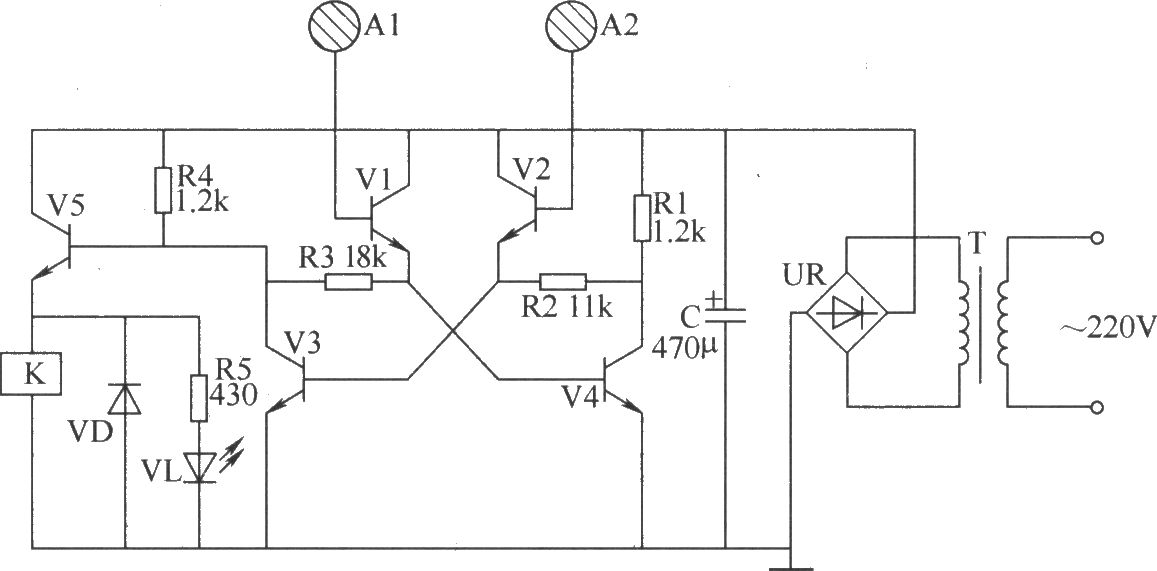

本例介绍一款采用分立元器件制作的触摸式电子开关，它具有简单易制、使用安全可靠等特点，可用于控制照明灯、排风扇等家用电器。 该触摸式电子开关电路由电源电路、触发控制电路和控制执行电路(开关电路)组成，如图所示。  触摸式电子开关电路 VL在K吸合、负载通电工作时点亮，在K释放时熄灭。 元器件选择 R1～R5选用1／4W的碳膜电阻器或金属膜电阻器。 C选用耐压值为16V的铝电解电容器。 VD选用1N4001型硅整流二极管或2CP10型硅普通二极管。 UR选用1A、50V的整流桥堆，也可用4只1N4001或2CP10桥接后代替。 VL选用φ5mm发光二极管。 V1～V4均选用S9013或3DG6型硅NPN晶体管；V5选用3DG12或S8050型NPN晶体管。 T选用1～3W、二次电压为9V的电源变压器。 K选用JRX-13F型9V直流继电器。若控制较大的功率负载，则可用K的常开触头通过控制交流接触器来控制负载。 |
