HEV升压器2

发布时间:2011-5-11 13:45    发布者:yulzhu
关键词: HEV , 升压器
发表于 2011/4/19

去掉Prius,是因为经过整理,发现大部分HEV都有升压器,其系统结构都是类似的。其实这是一种限定功率输出的做法。

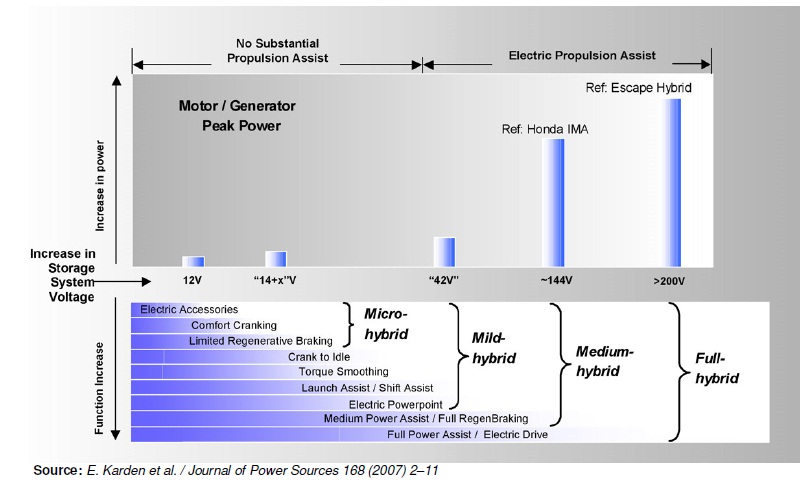

此图是弱混至强混的电机功率等级,从这个图上可以看出升压器的重要性:

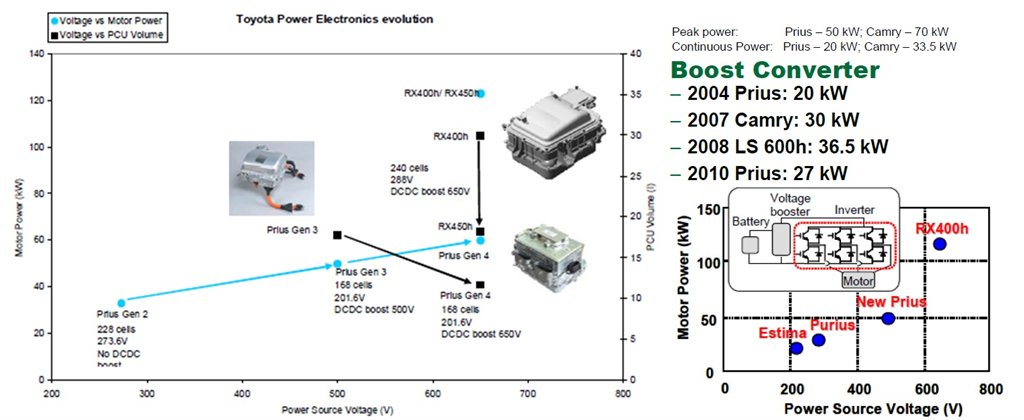

在每个逆变器前,都有一个升压器,事实上HEV之所以成本低,主要还是因为其电池容量小,电压低,想要实现高效的驱动电机,就需要将其电压等级拉高。


很多人可能并不是很理解,电机峰值功率很大但是额定功率很小


这种结构是怎么样一个构成,分析以下的材料可以得出一个脉络。

1.平滑电容起到了很大的作用

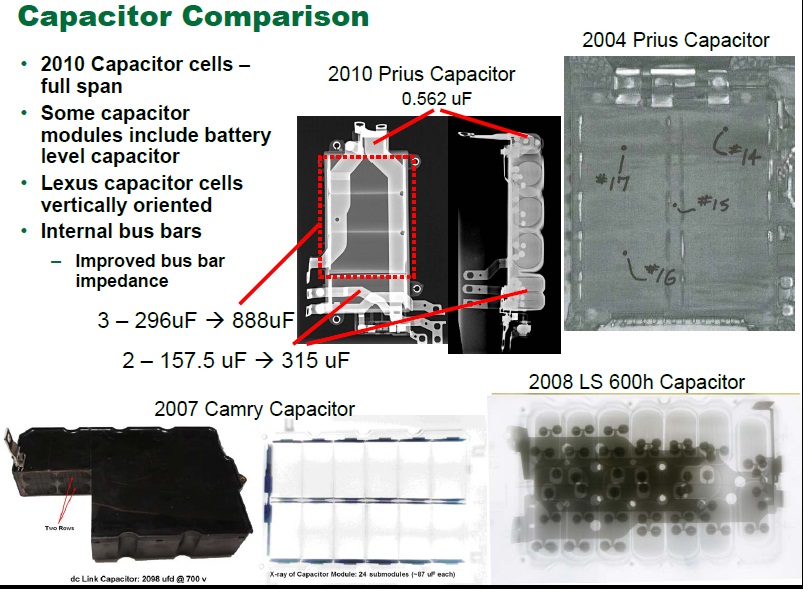

这是以上几个车的平滑电容的X-ray图

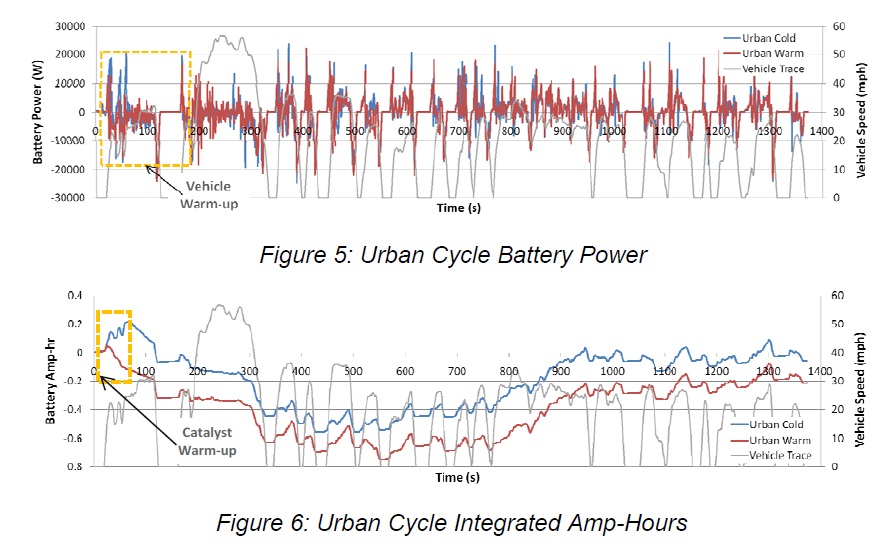

Argonne实验室对三代Prius进行城市工况的测试很好的说明了这个问题,在起停加速过程中,电池的输出功率始终在27KW以内


2.HEV是需要引擎进行提供动力的

看高速工况图可以发现,在高速行驶中,电机的作用相当有限了,基本没有太多的输出


事实上由于HEV的电池偏小,可能在连续的加速过程中,电池可能会战略性的选择输出,这是Ford Fosion的测试结果:


HEV技术与EV还是有着太大的不同,EV更多的采取是省去Boost升压器的做法,本身的电压足够高了,可以充分的利用电池容量大可以直接输出较高功率。这时候,平滑电容还是非常有必要的,晚上有时间的话,可以整理一下关于平滑电容的信息。

以下图为Prius2004 效率图


以上所有的图均参阅了以下的参考文档:

Evaluation of 2004 Toyota Prius Hybrid Electric Drive System Model Year 2010 (Gen 3) Toyota Prius Level-1 Testing Report Model Year 2010 Ford Fusion Level-1 Testing Report The Progression of Commercially Available EVHEV Technologies and Ongoing Research Power electronics in Electric and Hybrid cars a 10-year market forecast Challenges & Solutions for HEV & PHEV Diagnosis Market Factors and Technology Trends in the Global HEVEV Segment
