CW168新颖闪光报警集成电路典型应用电路

发布时间:2011-5-11 11:55    发布者:circuit_share
关键词: CW168 , 闪光报警

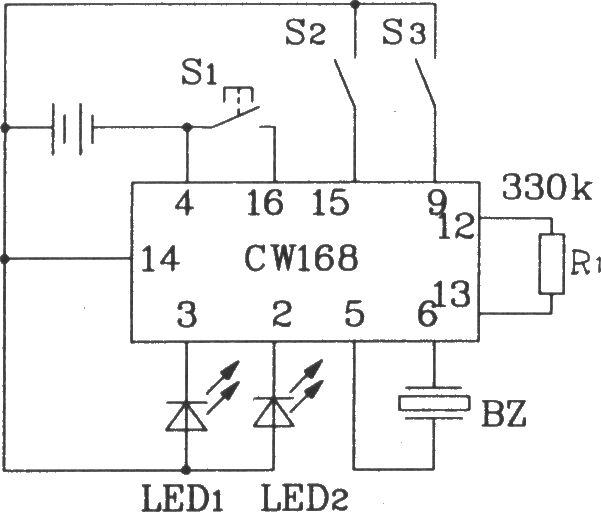

其中R1为内部振荡器外接振荡电阻,改变R1的阻值,能改变IC内部振荡器的振荡频率,当R1=330kΩ时,IC输出闪光频率为4Hz,单次触发后IC工作16s自动停止。为增强声响效果,可在输出端外接一只功率三极管放大,使输出能驱动扬声器放音。另外,还可通过外接各种控制电路来触发CW168,从而实现自动控制。
