水满报警电路(CD4011)
发布时间:2011-5-11 11:51 发布者:
circuit_share
关键词:
CD4011
,
报警
,
水满
水满报警器
电路

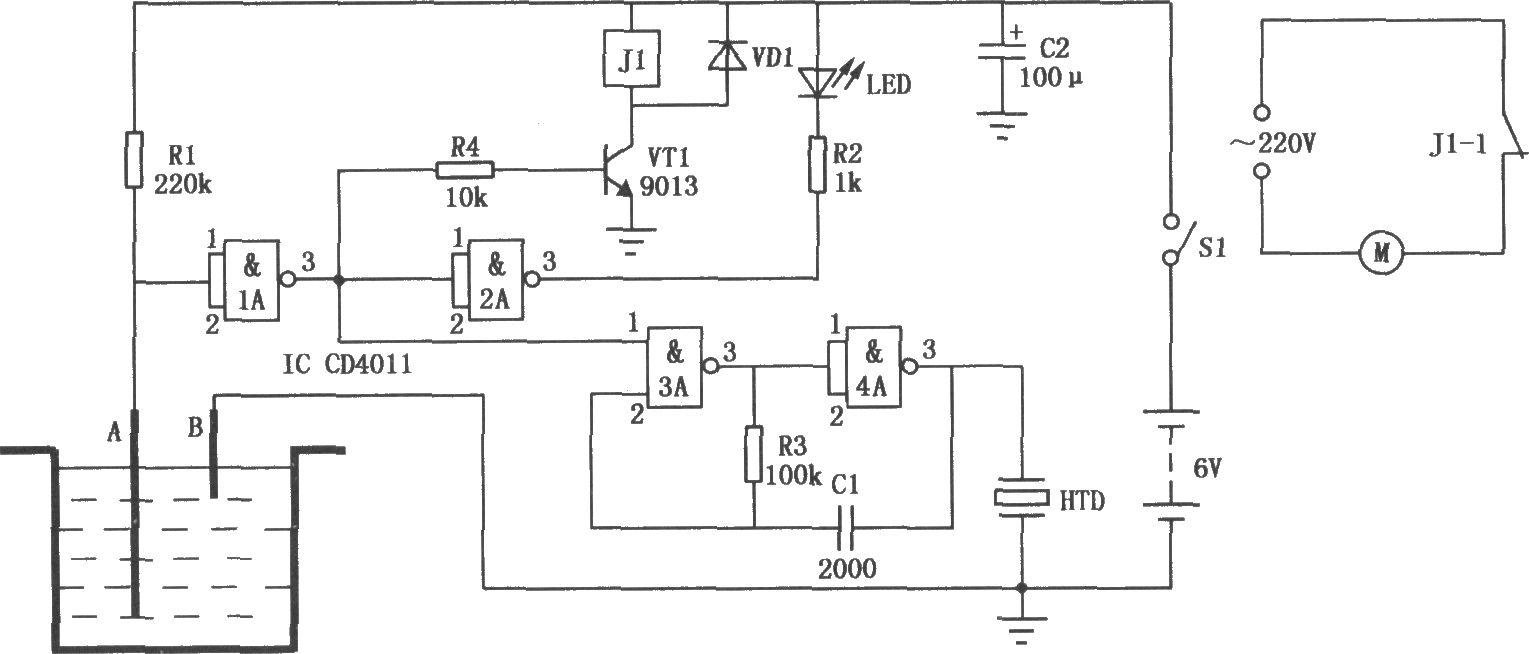

如图所示。其中水箱中的A、B两根检测电极,作为水位控制的
传感器
。当水未满(或未达到预定水位时),A、B间为断开状态,阻值很大,所以与非门1的输入端为高电平,输出端为低电平,
三极管
VT1截止,则
继电器
线圈无
电流
通过,J1不工作。其控制的动断触点J1-1处于闭合状态,从而接通水泵电源,实现注水。同时,由于与非门3的上输入端和与非门1的输出端相连,也为低电平,故由与非门3、4组成的音频
振荡器
停振而无信号输出,压电陶瓷片HTD不发出报警声响。另外,与非门2输出为高电平,发光
二极管
LED
也不发光。
