沼气泄漏检测报警器(CD4069)

发布时间:2011-5-11 11:50    发布者:circuit_share
关键词: CD4069 , 报警器 , 泄漏检测 , 沼气

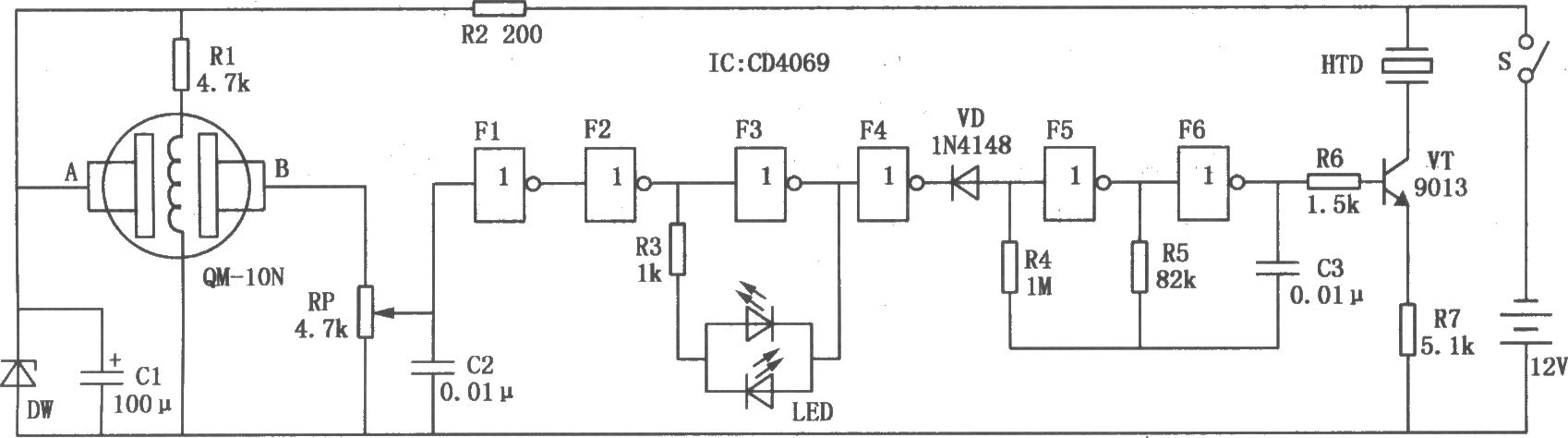

沼气泄漏检测报警器电路如图所示。CD4069为六反相器集成电路。QM-10N为气敏检测传感器件,喟于检测气体有无泄漏。电阻R2、电容C1及稳压管DW组成简单稳压电路,为气敏传感器提供稳定的6V工作电压。非门F5、F6与电阻R5及电容C3共同组成音频振荡器,控制开关三极管的通断,从而驱动压电陶瓷片HTD发声。
