汽车振动报警器

发布时间:2011-5-11 11:49    发布者:circuit_share
关键词: 报警器 , 汽车 , 振动

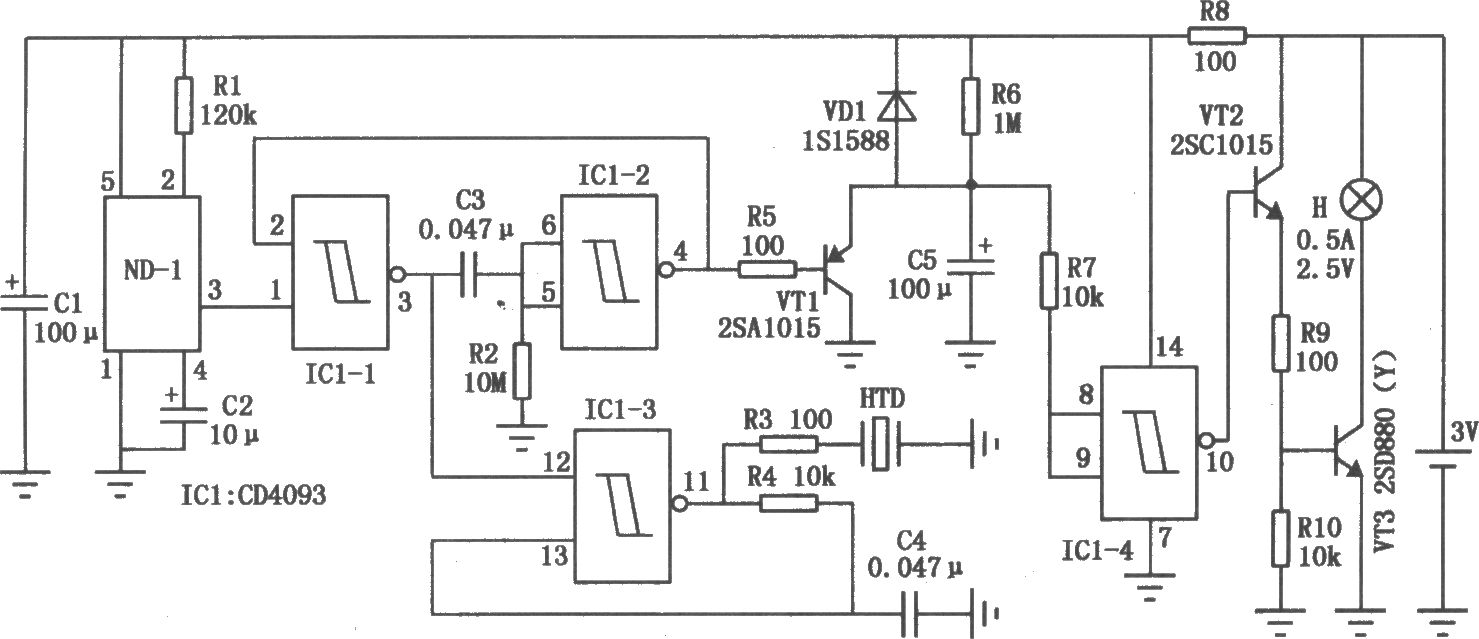

如图所示为汽车振动报警器的电路原理。其中,ND-1为振动传感器,它可以用来检测汽车的状态。当汽车被撞、砸、牵动、吊起、晃动时,引发的振动都将被它检测出来,并输出控制信号。IC1为带施密特触发端的四与非门集成电路CD4093,其与非门IC1-1、IC1-2组成l秒定时器,与非门ICl-3组成低频振荡器。当振动传感器ND-1检测到振动信号后,它产生的控制信号使1秒定时器和低频振荡器工作,压电陶瓷片HTD发出报警声。同时,1秒定时器的输出使三极管VT1导通,电容C5通过VT1快速放电,使与非门IC1-4的输入端低电平,IC1-4输出高电平,三极管VT2、VT3导通,小灯H发光。该报警器还可用于保险柜等设备。
