CW9561构成的感光式报警器

发布时间:2011-5-11 11:44    发布者:circuit_share
关键词: CW9561 , 报警器 , 感光式

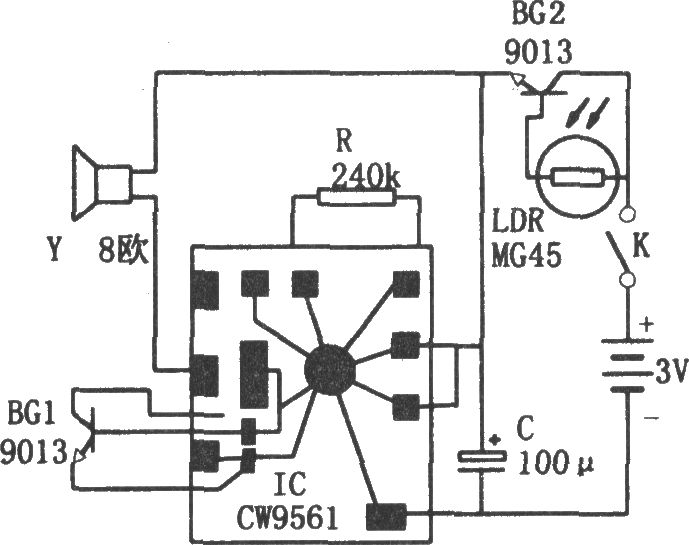

如图所示为感光式报警电路。该电路由模拟声集成电路IC(CW9561)、光敏电阻LDR(MG45)、晶体管和电源等组成。将此报警器放在室内有一定光线强度的可封闭的空间内,若该空间封闭,则光敏电阻LDR因无光照射而呈高电阻,使晶体管BG2截止,从而模拟声集成电路CW9561的电源电路被切断,IC不工作,相应地扬声器Y不发声。若该空间被打开,光敏电阻LDR因被光照而呈低电阻,使晶体管BG2处于饱和状态,从而接通了IC的电源电路,IC的模拟声信号经BG1放大后推动扬声器Y发出“呜-呜-”的报警声。另外,晶体管BG1和BG2选用9013、3DX201、3DX202或3DX200。LDR(MG45)为非密封光敏电阻器。
