扫频报警器(555、741)

发布时间:2011-5-11 11:40    发布者:circuit_share
关键词: 555 , 741 , 报警器

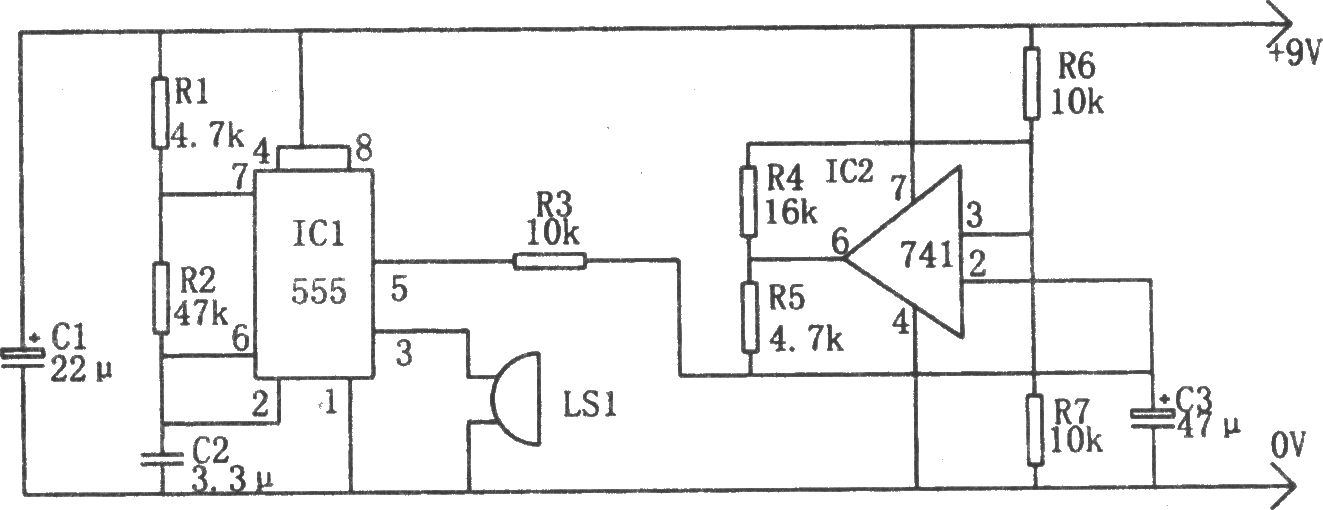

如图所示报警器由多谐振荡音响电路和三角波发生器组成。多谐振荡音响电路由555和R1、R2、C2、压电陶瓷喇叭LS1等组成。三角波发生器由芯片IC2(741)和R4~R7、C3等组成,其实际为一个低频振荡器,振荡频率大约为1Hz,其中电容器C3上输出的电压波形近似为三角波。该三角波加至IC1(555)的控制端⑤脚,以改变时基电路555的基准控制电压,从而对多谐振荡器进行频率调制,对由555和R1、R2、C2组成的多谐振荡器来讲,其基本振荡频率为f=1.44/(R1 2R2)C2,图中所示参数对应的频率约为3000Hz。经过周期为1秒左右的三角波调制后,该多谐振荡器产生周期变化的扫频波,推动压电陶瓷喇叭发出变音调的报警声。

电路中芯片741为通用运算放大器,其工作电压为±15V,采用8脚封装。
