555组成实用降温报警器
发布时间：2011-5-11 11:37
发布者：circuit_share

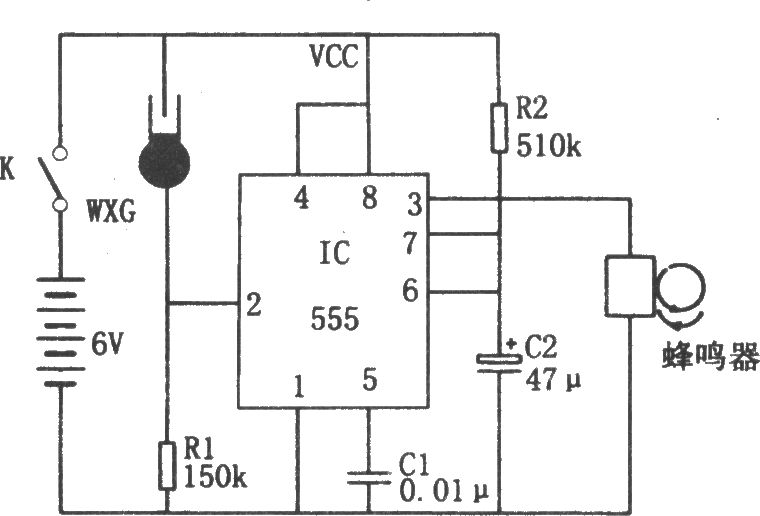

 如图所示为实用降温报簧电路。 该报警器由蜂鸣器、时基电路IC(555)、测温元件WXG、电源等组成。其中WXG选用可调试电接点玻璃水银温度计，型号为WXG-11，其测温精度可达0.1℃。 当环境温度高于WXG的温度设定值时，其水银接点接通，使时基电路IC(555)因其触发端(②脚)处于高电平而不被触发，相应3脚输出低电平，蜂鸣器不发声。当环境温度低于WXG的温度设定值时，其水银接点断开，使555因其②脚处于低电位而被触发，相应③脚输出高电平，使蜂鸣器发声报警。同时，555内部的放电管截止，电源电压通过R2给C2充电，随着充电进行，C2上电压上升，当C2上的电压≥2/3VDD时，555③脚转变为低电平，使蜂鸣器不发声。这时，555内部的放电管导通，C2通过放电管放电，随着放电进行，C2上的电压下降，当C2上的电压降到≤1/3VDD时，555③脚又转变为高电平，使蜂鸣器发声。蜂鸣器每次发声时间约为20～30秒。蜂鸣器可选用市售蜂鸣器，工作电压为6V。 |
