伴有蟋蟀叫声的自然风电扇控制电路

发布时间:2011-5-9 11:08    发布者:circuit_share
关键词: 电扇 , 蟋蟀 , 自然风

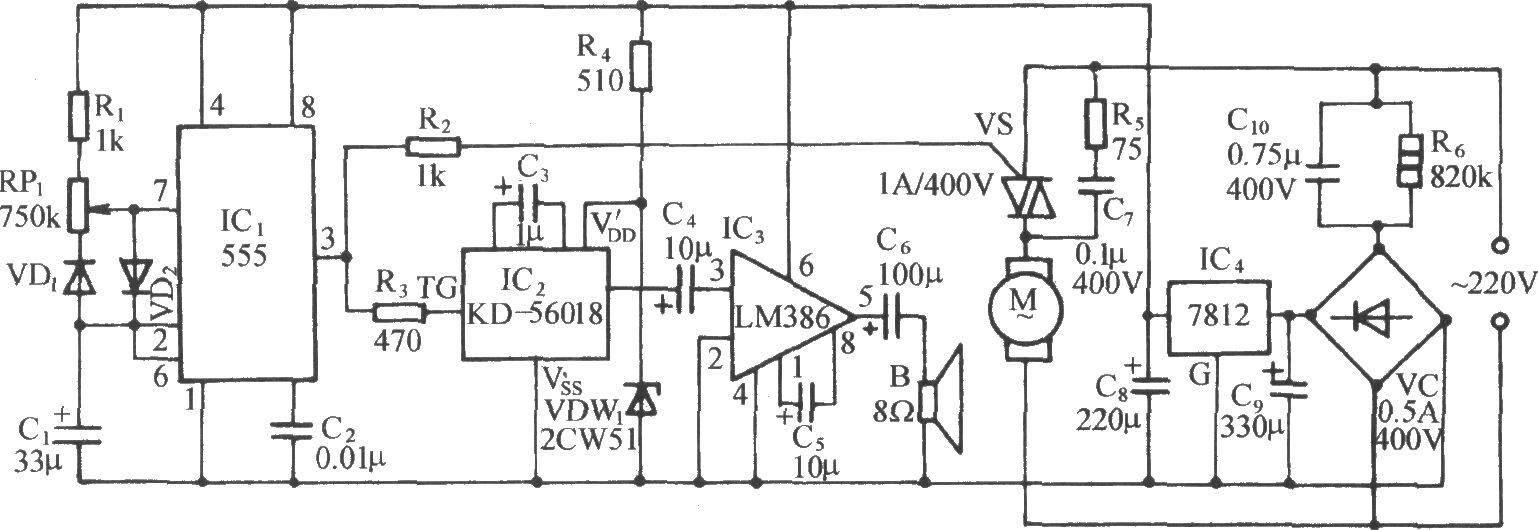

电路如图所示。它包括多谐振荡电路,可控硅控制电路、语音发声电路、音频功放电路和交流降压整流电路等。它能使电风扇发出与自然风相似的时大时小的柔和风力,并伴有秋意的蟋蟀的呜叫声。时基电路555和R1,RP1,VD1,VD2,C2等组成一个占空比可调的低频多谐振荡器,其振荡频率为:
